本コマンドは、｢電気君｣(著作権:有限会社設備共同プラン)を基に開発しています。

立上げ記号登録(電気設備)

[リボンメニュー]		[作図(D)]メニュー→[電気設備図(ZM)]→[立上記号(Z9)]→[立上記号登録(2)]
[コマンド名称]		EMSTARTR
[コマンドコード]		J869
[ショートカット]		－
[ポップアップメニュー]		23ページ ※LE版では17ぺージ
[プルダウンメニュー]		[設備(B)]→[立上げ記号登録(電気設備)(3)]

立上げ記号を登録、変更するコマンドです。

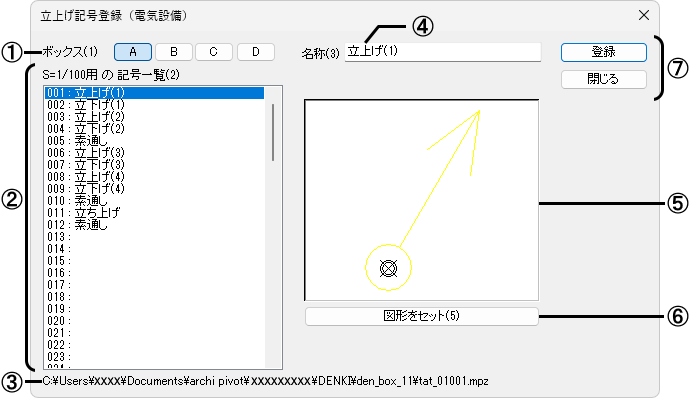

■ダイアログ

①登録するボックスを選択します。

ボックスＡ：S=1/100用の記号一覧

ボックスＢ：S=1/200用の記号一覧

ボックスＣ：S=1/50用の記号一覧

ボックスＤ：予備の記号一覧

②登録する番号を選択します。

③登録する場所が表示されます。

④登録する番号に名称を入力します。

⑤図形をセットするとプレビュー表示されます。

⑥指定した番号に図形をセットします。

⑦各ボタンの説明

[登録]ボタン：指定したリストに登録します。

[閉じる]ボタン：ダイアログを閉じます。

■操作

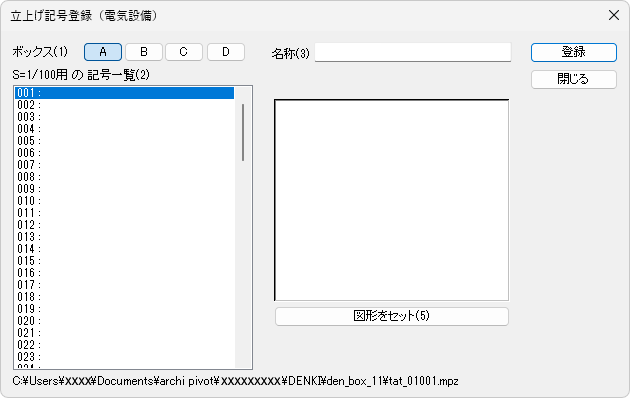

１．ボックスを選択し、記号一覧から登録する番号を選択します。

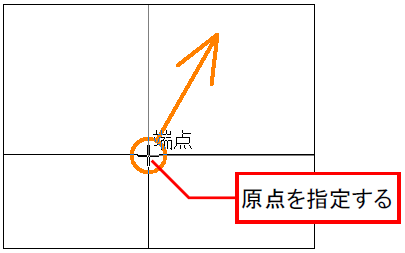

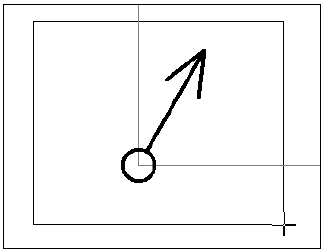

２．[図形をセット]ボタンをクリックし、登録する図形を選択します。【立上げ記号呼出】コマンドで配置する時の原点を指定します。

【立上げ記号呼出】コマンドで配置する際に、この原点を基準に回転、倍率(拡大・縮小)を行います。

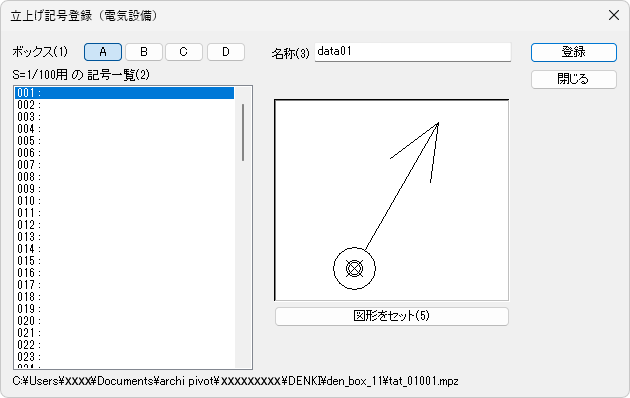

３．図形をセットするとプレビュー画面に表示されます。登録する名称を入力して、[登録]ボタンをクリックすると登録されます。

【登録時の注意】

[登録]ボタンをクリックするまで、登録されません。
記号に文字を記入して登録する場合は、文字の原点を中央中に指定して記入してください。記号を配置時に文字を回転した場合、位置がずれません。
データは、【データボックス管理】コマンドで指定しているPATHに、MPZ形式で保存されます。

４．[閉じる]ボタンをクリックするとダイアログを閉じます。
