 電灯盤作図(電気設備)

[リボンメニュー]

[作図(D)]メニュー→[電気設備図(ZM)]→[電灯盤作図(0)]

[コマンド名称]

EMLIGHTB

[コマンドコード]

J872

[ショートカット]

－

[ポップアップメニュー]

23ページ ※LE版では17ぺージ

[プルダウンメニュー]

[設備(B)]→[電灯盤作図(電気設備)(O)]

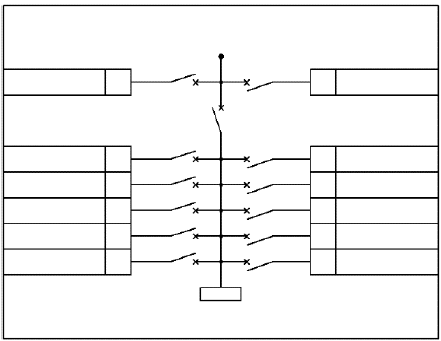

電灯分電盤の作図を回路数入力により、自動でおこないます。

■ダイアログ

①作図する開閉器記号の種類を選択します。

[TYPE1]

[TYPE2]

[TYPE3]

[TYPE4]

② [１次側回路数]：１次側の回路数を入力します。

[２次側回路数]：２次側の回路数を入力します。

③回路作図ピッチを入力します。

④ [負荷名称枠線]：負荷名称を記入する枠線を作図する場合に☑を入れます。
[負荷容量枠線]：負荷名称と負荷容量を記入する枠線を作図する場合に☑を入れます。

[枠線を作図しない場合]

[負荷名称枠線を作図する場合]

[負荷容量枠線を作図する場合]

⑤作図するレイヤを設定します。
☑にすると、指定したレイヤで作図します。
☐にすると、現在属性で作図します。

■操 作

１．タイプを選択し、回路数、回路作図ピッチを入力します。枠線を描く場合には☑します。
[OK]ボタンをクリックします。

２．電灯盤を配置する位置を指定します。
