楕円(半径固定)

設定したX、Y方向の半径の楕円を連続して作図します。

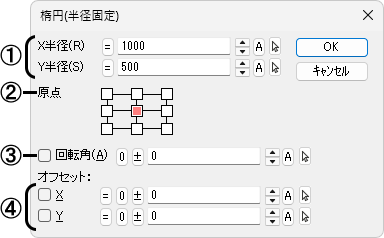

■ダイアログ

①作図する楕円の半径をX軸、Y軸ごとに設定します。

②配置する時の基準点を指定します。

③回転して作図する場合に☑し、その角度を設定します。

④カーソルから原点を離して作図する場合に☑し、その距離を設定します。

例：原点(中央中) Ｙ＝500と設定した場合

■操 作

例：原点(中央中)

カーソルに設定された半径の楕円が表示されます。作図する位置を指示すると、設定された半径の楕円が描けます。

• [Ctrl]キーを押しながらクリックすると、【環境設定】コマンドの「操作」－「マウス」－[CTRL+クリック回転角]で設定した角度だけ回転します。

補足

• 塗りカラーが設定されている場合は、現在の塗りカラーで塗りつぶされて作図されます。
• 【円中心】、【接線】スナップで楕円の中心や楕円に接する点へスナップすることができます。
• 【単一選択】でプリミティブとして選択することができます。
• 【図形のプロパティ】コマンドまたは【プロパティパレット】で楕円の半径などを変更することができます。
• 3次元編集モードでは円は投影法により変形されますので、【環境設定】コマンドの「表示」－「図形と部品」－[3D表示の円分割数]で円の分割数を設定し、近似多角形として表示します。

※LE版では、3次元機能はご利用になれません。
