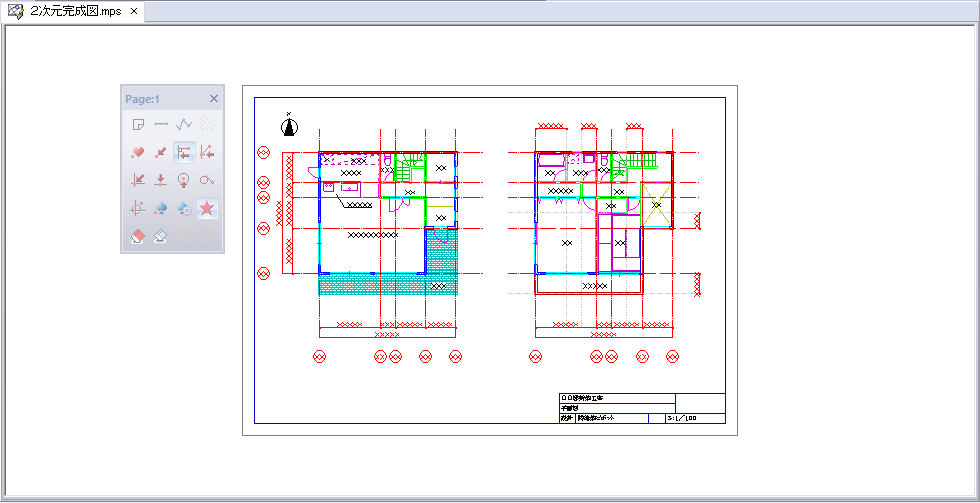

ポップアップメニューの設定

ポップアップメニューの表示するページの指定、アイコンの移動、コピーなどの編集をします。
また、オプションコマンドの登録も行えます(『ユーザーズマニュアル』の「第２章 DRA-CADの概要」の「2.7.1オプションプログラムについて」を参照)。

次の起動から設定したポップアップメニューを表示します。

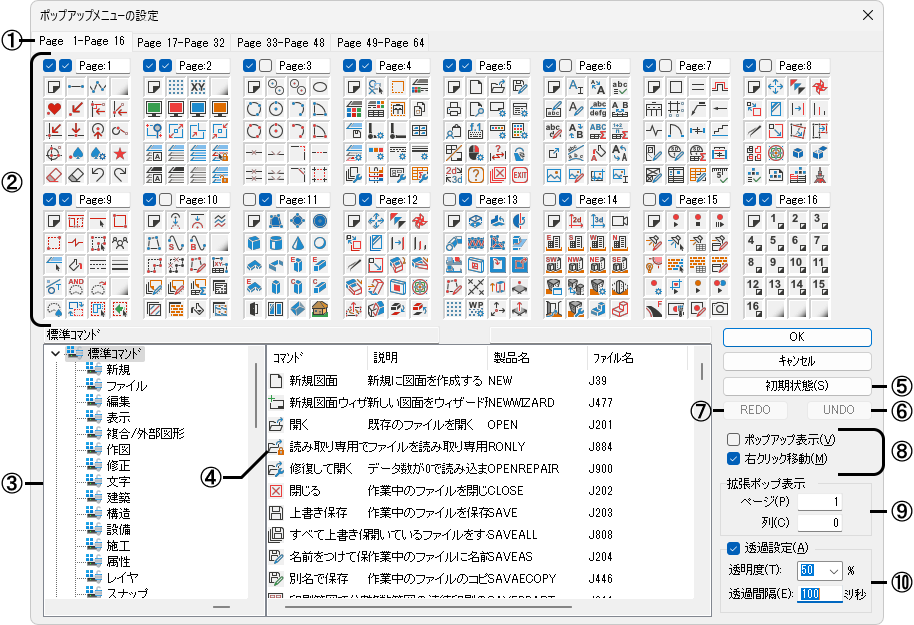

■ダイアログ

※LE版では、Page11~Page15は2次元のコマンドが表示され、3次元のコマンドは表示されません。

①タブにより編集するページを切替えます。最大で64ページまで編集できます。

②表示するページに☑します。
左側が２次元編集画面、右側が３次元編集画面で表示されます。

※LE版では、チェックボックスは２次元編集だけ表示されます。

• 配置してあるアイコンをクリックすると、割り付けられているコマンド名、説明が表示されます。

③コマンドのあるドライブとフォルダを指定します。

デスクトップの上にある「標準コマンド」をクリックすると、メニュー別にフォルダが表示されます。

フォルダをクリックすると、登録されているコマンドが表示されます。

• 標準のオプションコマンドはDRA-CADのインストールフォルダ下にあります。
  [新規]は、DRA-CAD20以降に追加されたコマンドなどが表示されます。

④選択したフォルダにあるコマンドと説明、キー名称、キーコードが表示されます。アイコンをドラッグして、ポップアップメニュー上に登録することができます。

• ポップアップメニュー、ツールバー、メニューバーに設定されていないコマンドを設定することができます。

⑤アイコンの並び・オプションの登録を初期状態に戻します。

⑥変更したアイコンを１つずつ元に戻します。

⑦UNDOで元に戻したアイコンを復元します。

⑧設定する項目を☑します。

[ポップアップ表示]

ポップアップメニューを表示します。☐にすると、非表示になります。

[右クリック移動]

右クリックするとポップアップメニューを移動します。☐の場合は、右クリックすると編集メニューを表示します(『ユーザーズマニュアル』の「第２章DRA-CADの概要」の「2.5.3 ダイレクト編集 ■右クリックメニュー」を参照)。

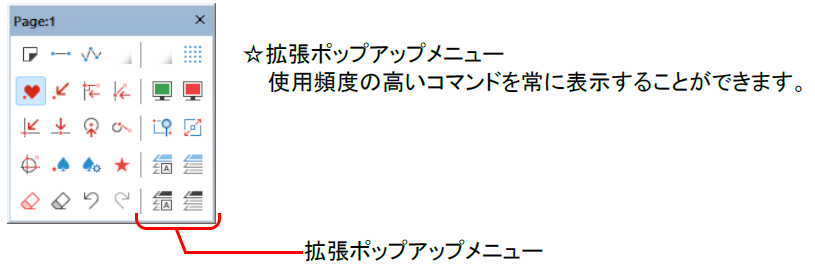

⑨拡張ポップアップメニューに表示する列数、表示するページを設定します。

⑩カーソルがポップアップメニューから離れたら透過する場合に☑し、透明度、透過間隔を設定します。ただし、ポップアップメニュー内にカーソルがある場合は、透過されません。

■操 作

[アイコンの移動]

移動したいアイコンを新しい位置へドラッグします。

• 指定した位置にアイコンがあるときは入れ替わります。また、[Ctrl]キーを押しながらドラッグすると、そのアイコンをコピーします。

[アイコンの削除]

削除したいアイコンを右クリックします。指定したアイコンがポップアップメニューに１つしか設定されていない場合は確認のダイアログが表示されます。[はい]ボタンをクリックすると、削除されます。

[アイコンの追加]

１．追加するページのタブを表示します。

２．標準コマンドフォルダから追加したいコマンドのあるフォルダを指定します。

• オプションコマンドの場合は、オプションコマンドのあるドライブとフォルダを指定します。

３．選択したフォルダにあるコマンドと説明が表示されます。アイコンをドラッグしてポップアップメニューにドロップします。

補足

• 編集したアイコン位置を元に戻したい場合はUNDOが使えます。REDOはUNDOの取り消しです。どちらも複数回行えます。
• オプションコマンドを登録後は、通常のコマンドと同様に、[補助]メニューおよびポップアップメニューから、コマンドを指定して使用します。
  また、オプションコマンドをポップアップメニューで使用する場合は、アイコンを登録したメニューページが表示状態になっているか確認してください。
• ポップアップメニューを表示していない場合は、作業ウィンドウ上で右クリックすると表示される編集メニューからポップアップメニューを表示することもできます(『ユーザーズマニュアル』の「第２章 DRA-CADの概要」の「2.5.3ダイレクト編集■右クリックメニュー」を参照)。
• 透明度を100％で非表示になった場合は右クリックすると表示されます。
  ただし、【環境設定】コマンドの「操作」－「操作体系」－[右クリック]－「ポップアップメニュー移動又は編集メニュー表示｣、｢編集メニュー表示｣を指定した場合に限ります。
• オプションコマンドの登録は「管理者(Administrators)」の権限を持つユーザーでログオンし、DRA-CADを起動してください。
