楕円弧(半径固定)

中心、始点、終点を指示して円弧を作図します。

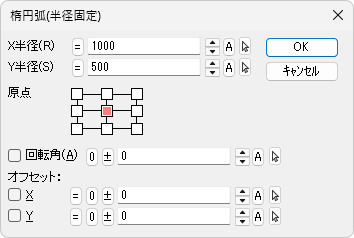

■ダイアログ

詳細は【半径固定楕円】コマンドを参照してください。

■操 作

１．カーソルに設定された半径の楕円が表示されます。仮配置する位置を指示すると、設定された半径の楕円が仮配置されます。

２．開始点を指示するとラバーバンド上に楕円弧が表示されます。終了点を指示すると、設定された半径の楕円弧が描けます。

• カーソルの移動する方向によって描かれる方向が変わります。

補足

• 【円中心】、【接線】スナップで円弧の中心や楕円弧に接する点へスナップすることができます。
• 【単一選択】でプリミティブとして選択することができます。
• 【図形のプロパティ】コマンドまたは【プロパティパレット】で楕円弧の半径などを変更することができます。
• 3次元編集モードでは円は投影法により変形されますので、【環境設定】コマンドの「表示」－「図形と部品」－[3D表示の円分割数]で円の分割数を設定し、近似多角形として表示します。

※LE版では、3次元機能はご利用になれません。
