サブウィンドウ

[リボンメニュー]

[ヘルプ(Q)]メニュー→[互換メニュー(B)]→[ウィンドウ(W)]→[サブウィンドウ(W)]

[コマンド名称]

DWIN

[コマンドコード]

J538

[ショートカット]

－

[ポップアップメニュー]

－

[プルダウンメニュー]

[ウィンドウ(W)]→[サブウィンドウ(W)]

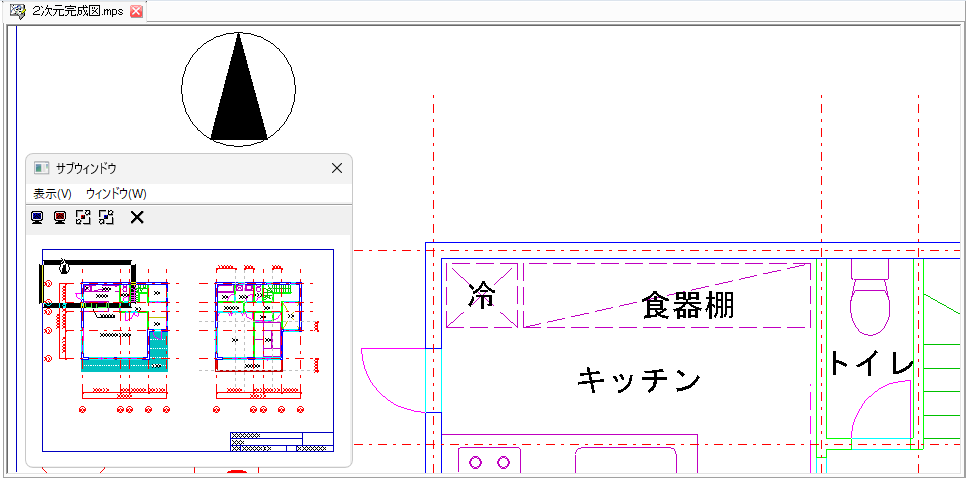

現在の表示範囲をサブウィンドウパレットで表示します。

メインウィンドウを拡大表示すると、サブウィンドウパレットに拡大部分の表示枠が表示されます。
サブウィンドウ内の表示枠をドラッグすると、作業ウィンドウの表示範囲を移動することができますので、サブウィンドウに図形全体を表示しておくことにより容易に図面の一部を表示することができます。

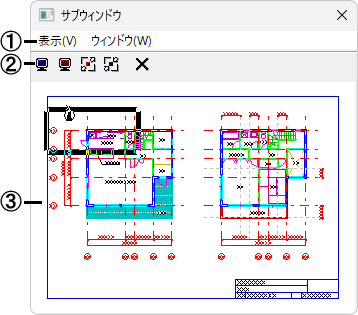

■ダイアログ

①メニューバー

コマンドを選択するプルダウンメニューを表示します。

②ツールバー

画面表示に関するコマンドが表示されています。
左から[再描画][全図形表示][ズームアップ][ズームダウン][コマンドの終了]です。

③図形全体を表示します。
表示枠をドラッグすると、作業ウィンドウの表示範囲を移動することができます。

表示メニュー

[再表示]

サブウィンドウを再表示します。

[全図形表示]

図形全体をサブウィンドウに表示します。

[ズームアップ]

表示枠の中央を基点に、一定比率で拡大表示します。

[ズームダウン]

表示枠の中央を基点に、一定比率で縮小表示します。

補足
