図面管理

指定した図面の履歴を表示します。
名前や場所を変えて保存したファイルを表示します。ただしDRA-CADで開いたことがない図面は、履歴に表示されません。
また、履歴の中で指定した２つの図面を比較し、その差異を調べることができます。差異を確認した上で、一方にしかない図形を、もう一方の図面へマージ(シンボル図形で挿入)することができます。履歴管理は、DRA-CADのファイル(MPUW、MPS、MPZ、MPX)でのみ行えます。

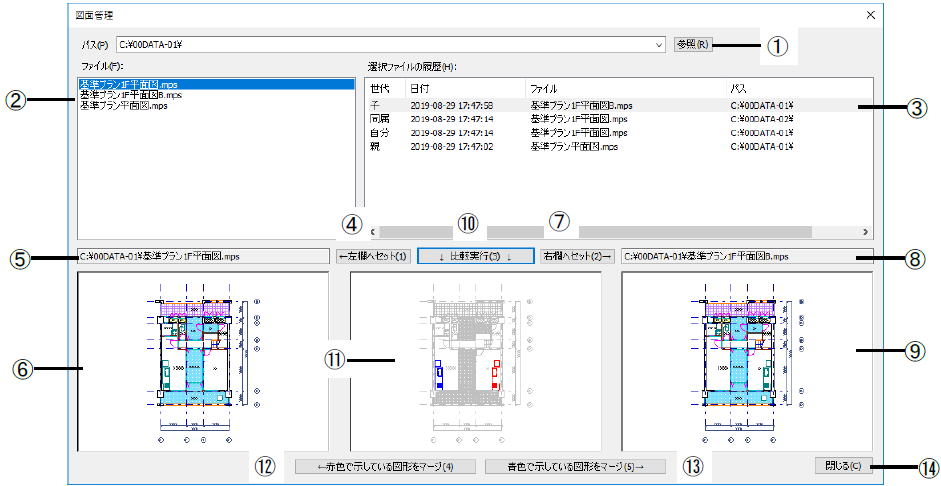

■ダイアログ

①パス
図面管理で調べたいファイルのあるフォルダーを設定します。
[参照]ボタンをクリックしてフォルダーを指定するか、パスのリストにあるファイルを指定します。

• 開いている図面がある場合は、リストにファイル名がストックされています。

②ファイル
指定したフォルダーにあるファイルを一覧表示します。

③選択ファイルの履歴
②で履歴を調べたいファイルを選択すると、③に選択したファイルの履歴が表示されます。

④左欄へセット
比較するファイルを③で選択し、[左欄へセット]ボタンをクリックすると、左側の⑤パスと⑥プレビューに表示されます。

⑤パス
④でセットしたファイルのパスが表示されます。

⑥プレビュー
④でセットしたファイルのプレビューが表示されます。

⑦右欄へセット
比較するファイルを③で選択し、[右欄へセット]ボタンをクリックすると、右側の⑧パスと⑨プレビューに表示されます。

⑧パス
⑦でセットしたファイルのパスが表示されます。

⑨プレビュー
⑦でセットしたファイルのプレビューが表示されます。

⑩比較実行
[比較実行]ボタンをクリックすると、④と⑦でセットした２つのファイルの比較結果が中央の⑪プレビューに表示されます。

⑪プレビュー
⑩で実行した比較結果がプレビューに表示されます。
左側にしかない図形は、青色で表示されます。
右側にしかない図形は、赤色で表示されます。
両方共通の図形は、グレーで表示されます。

⑫赤色で示している図形をマージ
比較した２つの図面間で、それぞれの図面にない図形をマージ(シンボル図形で挿入)できます。
⑨の図面にのみある赤色の図形を、⑥の図面へマージします。

⑬青色で示している図形をマージ
比較した２つの図面間で、それぞれの図面にない図形をマージ(シンボル図形で挿入)できます。
⑥の図面にのみある青色の図形を、⑨の図面へマージします。

⑭閉じる
コマンドを終了します。

■操 作

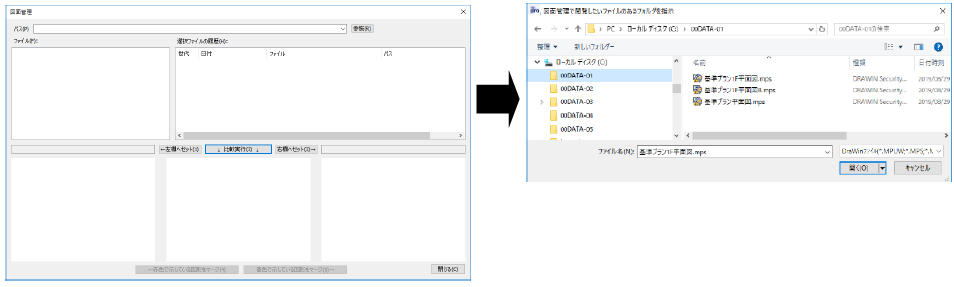

１．[参照]ボタンをクリックして、図面管理で調べたいファイルのあるフォルダーとファイルを指定して、[開く]ボタンをクリックします。またはリストにあるファイルを指定します。

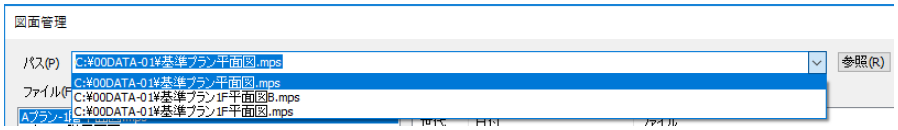

• 開いている図面がある場合は、リストにファイル名がストックされています。

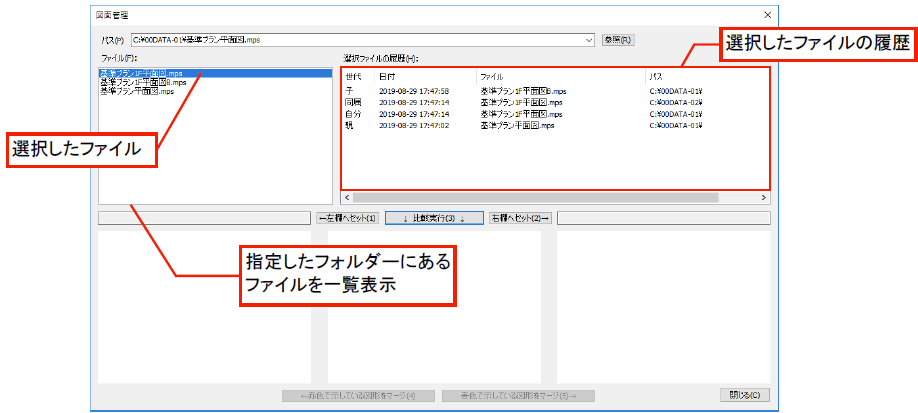

2．指定したパスが表示され、指定したフォルダーにあるファイルが一覧表示されます。選択したファイルの履歴が表示されます。

• ただしDRA-CADで開いたことがない図面は、履歴に表示されません。

[世代]列は、ファイルの属性を表示します。

自分：ファイル欄で選択したファイル
同属：保存日時もしくは保存場所の違うファイル
親：元になったファイル(名前を付けて保存により別のファイルとなった時の元ファイル)
子：別の図面になったファイル(名前を付けて保存により別のファイルとなったファイル)

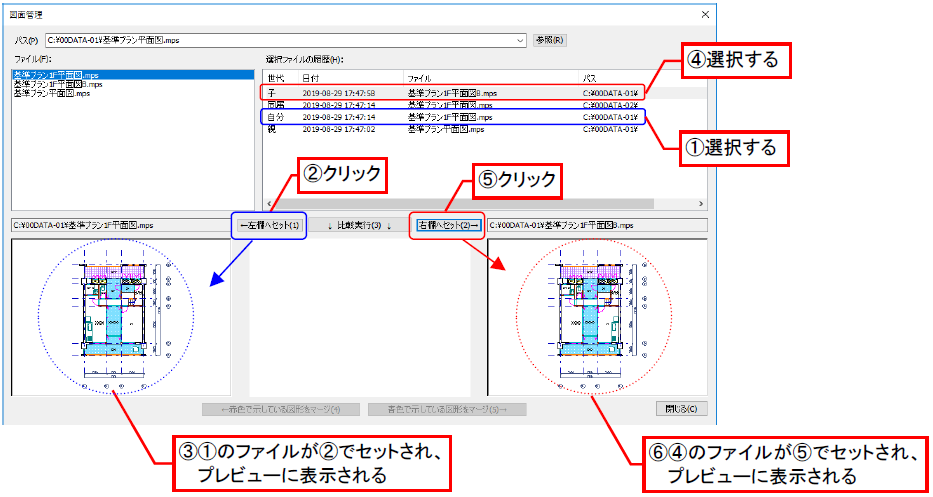

３．選択ファイルの履歴欄からファイルを選択すると、プレビューに表示されます。

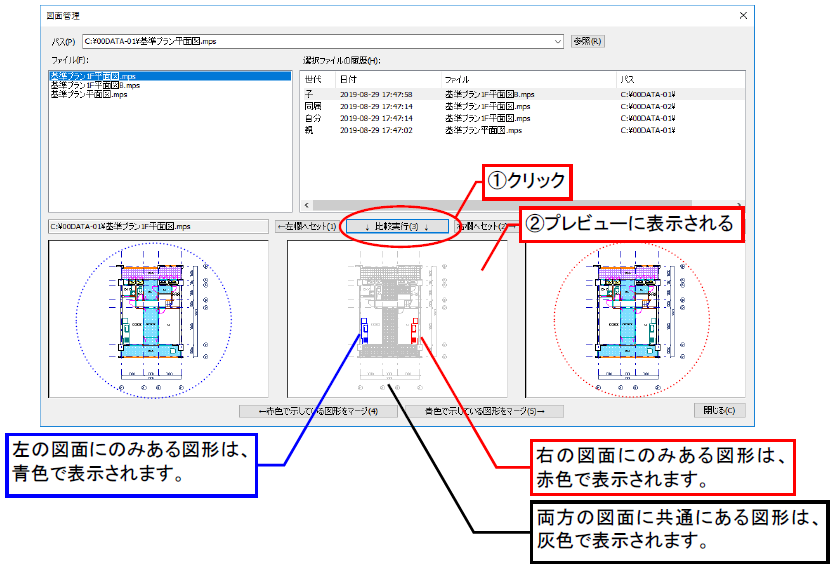

４．[比較実行]ボタンをクリックすると、比較結果が中央のプレビューに表示されます。

５．比較した２つの図面間で、それぞれの図面にない図形をマージできます。
赤色で示している図形を左の図面にマージする場合は、[赤色で示している図形をマージ]ボタンをクリックします。

(青色で示している図形を右の図面にマージする場合は、[青色で示している図形をマージ]ボタンをクリックします。)

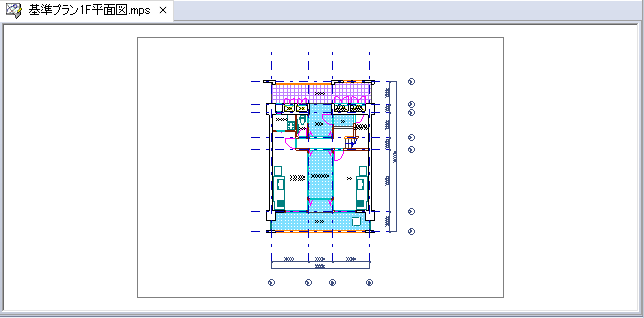

６．[閉じる]ボタンをクリックすると、図面管理ダイアログが閉じて、左側の図面に赤色で示している図形が、シンボル図形として配置されます。

• シンボル図形は、【分解】コマンドで線や円、文字などとして図面内に展開できます。また【シンボル編集】コマンドでは、シンボル図形だけを編集できます(詳細は、【分解】、【シンボル編集】コマンドを参照してください)。
• 結果を確認してから、上書き保存など行ってください。保存しないで閉じた場合は、併合された結果は破棄されます。

補足

• DRA-CADで開いたファイルの履歴を一覧にしたファイルが、「OpenFile.log」です。このファイルは、【環境設定】コマンドの「保存」－「全般」－[DRA-CADが使用するファイルの場所]の「ANALYSIS」フォルダー内にあります。

例＞C:￥Users￥(ユーザー名)￥Documents￥archi pivot￥dracad 2025￥ANALYSIS

「OpenFile.log」ファイルを削除すると、DRA-CADで開いた履歴がなくなりますので、【図面管理】コマンドの履歴一覧も表示されなくなります。
削除後にDRA-CADファイルを開くことで、新しく「OpenFile.log」が作成されます。
