建具記号集計

【建具記号】コマンドで配置した建具記号の数を集計します。

集計する範囲を指定すると、【建具記号】コマンドで配置した建具記号を集計します。

■ダイアログ

①範囲を指定し、その範囲内にある建具記号を集計します。

• 【建具記号】コマンドで配置した建具記号が対象になりますが、パッケージが分解されている場合は、対象外となります。

②図面上の建具記号をクリックすると、建具記号が図面のどこに配置されているか確認します。

[色分け表示]

図面上の建具記号を、記号ごとに色分けして表示する場合に☑します。建具記号以外はグレー表示になります。☐の場合は、クリックした建具記号と同じ建具記号をハイライト表示します。

• 右クリックすると、ダイアログに戻ります。」

③番号を考慮しないで建具記号を判別し、[記号集計]、[位置確認]を行う場合に☑します。

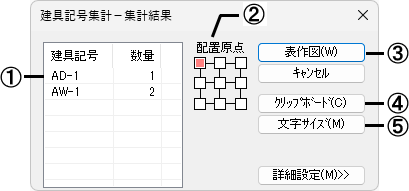

集計する対象を選択すると、集計結果を記入する建具記号集計ダイアログが表示されます。

①集計結果の表が表示されます。

②表を作図する時の基点を指定します。

③集計結果の表を図面に配置します。

④集計結果の表をコピーし、クリップボードに保存します。

• EXCELやWORDなどのアプリケーションに貼り付けて利用することができます。

⑤文字サイズ設定ダイアログが表示されます(詳細は【文字記入】コマンド参照)。文字のサイズを設定します。

• 文字のサイズで表のサイズも自動的に設定されます。

[詳細設定]ボタンをクリックすると、ダイアログが追加表示されます。

①作図する表の罫線や文字の属性(レイヤ・色)を指定して作図する場合に☑し、その番号を設定します。☐の場合は、現在の書き込み属性で作図します。

■操 作

１．[記号集計]ボタンをクリックします。

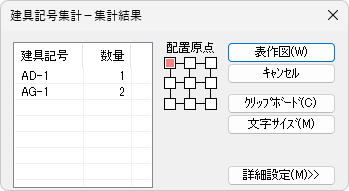

２．集計する範囲を選択すると、集計を開始し、建具記号集計ダイアログに集計結果を表示します。

３．文字サイズや基点などを設定し、[表作図]ボタンをクリックします。作図位置を指示すると、集計表を配置します。
