引き違い戸

[リボンメニュー]		[作図(D)]メニュー→[引違戸(E)]階段
[コマンド名称]		DOORSL
[コマンドコード]		J117
[ショートカット]		－
[ポップアップメニュー]		７ページ
[プルダウンメニュー]		[建築(K)]→[引き違い戸(2)]

引き違い戸、一枚戸、３・４枚戸などの扉を作図します。

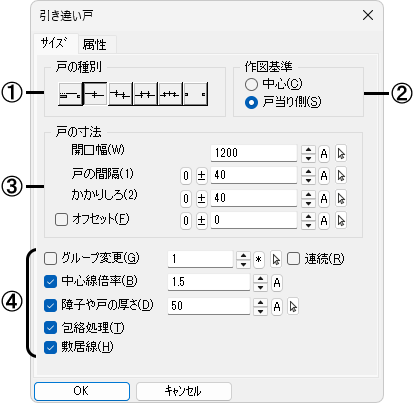

■ダイアログ

〔サイズ〕タブ

①戸のタイプを指定します。

[なし]は壁に開口部だけを開けるような場合に指定します。

②作図するときの基準となる位置を指定します。

[中心]

開口幅の中心位置を基準として作図します。

[戸当り側]

開口幅の戸当り位置を基準として作図します。

[引き違い戸]	[一枚戸]

③戸のサイズなどを設定します。

[開口幅]

開口幅を設定します。

[戸の間隔]

[引き違い戸]を指定した場合に、戸と戸の間隔を設定します。

[戸と壁の間隔]

[一枚戸]を指定した場合に、戸と壁の距離を設定します。

[]一枚戸	[]引き違い戸	[]３枚引き違い戸

[]３枚戸	[]４枚戸

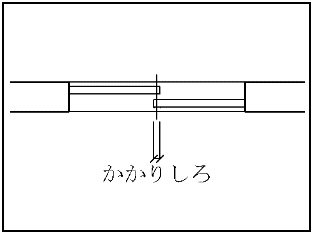

[かかりしろ]

[引き違い戸]を指定した場合に、かかりしろを設定します。

[オフセット]

指示点から作図基準を離して作図する場合に☑し、その距離を設定します。

[引き違い戸]	[一枚戸]

④設定する項目を☑します。

[グループ変更]

グループ番号を変更して作図する場合に☑し、その番号を設定します。

[☑連続]にすると、引き違い戸を1つ作図するごとに、グループ番号を更新します。

[中心線倍率]

中心線を作図する場合に☑し、中心線の長さは壁厚に対する倍率を設定します。

[障子や戸の厚さ]

建具の厚さを設定します。

[包絡処理]

壁となる線分を包絡し、開口します。

[敷居線]

敷居の線を作図します。

[中心線倍率]	[包絡処理]	[敷居線]

[障子や戸の厚さ]引き違い戸	一枚戸	障子や戸の厚さ＝50/戸の間隔＝-50の場合

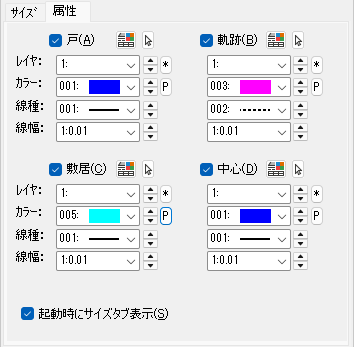

〔属性〕タブ

詳細は【ドア】コマンドを参照してください。

■操作

１．一方の基点を指示し、他方の基点を指示します。

２点目は１点目に対して垂直な位置を指示します。

例：引き違い戸/☑包絡処理

２．開く方向を指定すると、引き違い戸が描けます。

[中心]

[戸当り側]

カーソルの移動する方向によって開く方向が変わります。

例：一枚戸/☑包絡処理

２. 開く方向を指定すると、一枚戸が描けます。

[中心]

[戸当り側]

カーソルの移動する方向によって戸袋の付く位置が変わります。

補足

一枚戸の場合、開く方向の指示のときに[Ctrl]キーを押しながら方向を指定すると、指定した方向と反対側に戸袋が描かれます。
