建具姿図

[リボンメニュー]

[作図(D)]メニュー→[建具姿図(G)]

[コマンド名称]

DOORFIG

[コマンドコード]

J546

[ショートカット]

－

[ポップアップメニュー]

７ページ

[プルダウンメニュー]

[建築(K)]→[建具姿図(3)]

建具の姿図を作図します。

■ダイアログ

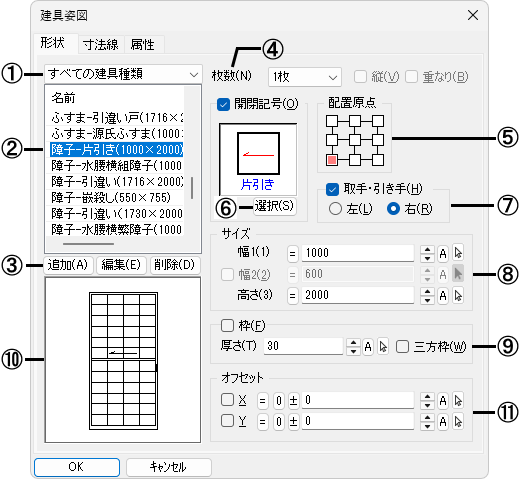

〔形状〕タブ

①使用する建具姿図の建具種類(窓、ドア、ふすま、障子、雨戸・がらり戸)を選択します。

②①で選択した建具種類の建具名称を一覧表示します。
呼び出したい名称をクリックすると、下側の画面にその名称で保存された建具姿図のプレビューが表示されます。

③建具姿図の設定リストに関する操作を指示します。

[追加]ボタン

建具姿図の登録・編集ダイアログを表示し、建具名称を付けて建具姿図の種類やサイズなどを設定します。建具姿図の設定リストに追加されます。

[編集]ボタン

建具姿図の登録・編集ダイアログを表示し、選択した建具姿図の設定を編集します。

[削除]ボタン

選択した建具名称をリストから削除します。

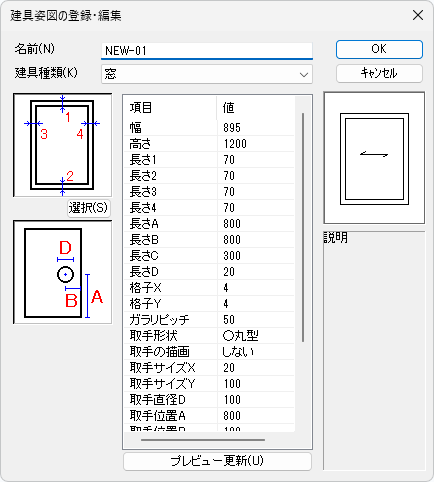

[建具姿図の登録・編集]ダイアログ

[名前]

建具姿図の建具名称を設定します。

[建具種類]

建具の種類を設定します。

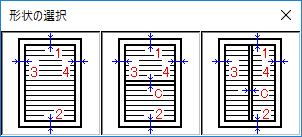

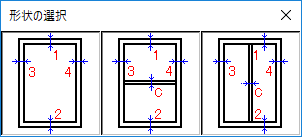

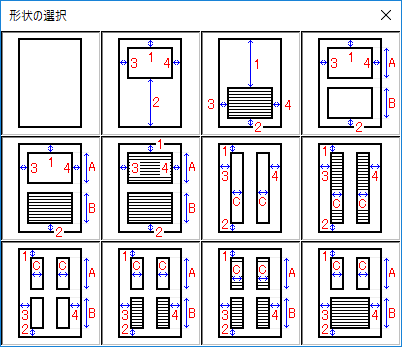

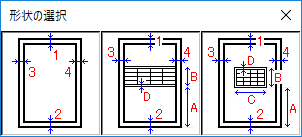

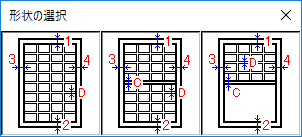

[選択]

以下のダイアログを建具の種類ごとに表示し、選択することができます。

[窓]

[ドア]

[ふすま]

[障子]

[雨戸・ガラリ戸]

[幅]、[高さ]

建具のサイズを設定します。

[長さ１]、[長さ２]、[長さ３]、[長さ４]

かまちまたは桟のサイズを設定します。

[長さＡ]、[長さＢ]、[長さＣ]、[長さD]

束または鏡板、組子などのサイズを設定します。

[格子Ｘ]、[格子Ｙ]        障子を作図する場合に、格子の数を設定します。

[ガラリピッチ]

ガラリ戸を作図する場合に、ガラリのピッチを設定します。

[取手形状]

取手・引き手の形状(丸型・角型)を選択します。

[取手の描画]

取手・引き手を作図する/しないを選択します。

[取手サイズＸ]、[取手サイズＹ]、[取手直径D]

取手のサイズを設定します。

[取手位置Ａ]、[取手位置Ｂ]

取手を取り付ける位置を設定します。

[丸型]

[角型]

[開閉タイプ]

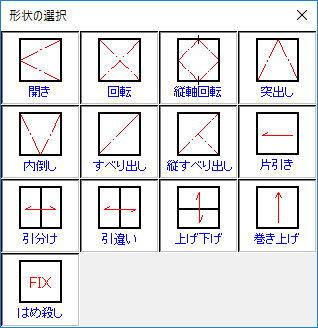

作図する開閉タイプを指定します。ボタンをクリックすると、以下のダイアログを表示し、開閉タイプを選択できます。

[開閉記号の描画]

開閉記号を作図する/しないを選択します。

[枚数]

建具の枚数を設定します。

[方向]

[枚数]が２枚以上で[建具種類]が｢窓｣の場合に、垂直方向に連ねる方向を設定します。

[重なり]

引き違いの重なり部分を表現する場合に重なりがあり/なしを選択します。

例：[枚数 ２枚]

[方向 縦]

[重なり あり]

[プレビュー更新]ボタン

設定した項目でプレビューを更新します。

④②で設定した建具姿図の枚数を変更する場合に設定します。

[縦]

２枚以上で建具種類が｢窓｣の場合に、垂直方向に連ねる場合に☑します。

[重なり]

引き違い戸の重なり部分を表現する場合に☑し、ボタンをクリックすると、表示が切り

替わります。

⑤配置する時の基点を指定します。

⑥②で設定した建具姿図の開閉記号を変更する場合に設定します。描画する場合は☑し、開閉タイプを選択します。

[選択]ボタンをクリックすると、形状の選択ダイアログを表示し、開閉タイプを変更することができます。

⑦②で設定した建具姿図の取手・引き手を変更する場合に設定します。描画する場合は☑し、取手・引き手の位置(右・左)を設定します。

⑧②で設定した建具姿図の建具のサイズを変更する場合に設定します。

[幅1]

１枚あたりの建具の幅を設定します。

[幅2]

枚数が２枚で親子扉を作図する場合に☑し、第２扉の幅を設定します。

[高さ]

建具の高さを設定します。

[[☑幅2]

⑨建具枠を作図する場合に☑し、枠の厚さを設定します。

[三方枠]

三方に枠を作図する場合に☑します。

[☑三方枠]

⑩設定した建具姿図のプレビューが表示されます。

⑪カーソルから原点を離して作図する場合に☑し、その距離を設定します。

例：原点(中央中)

[Ｙ＝500と設定した場合

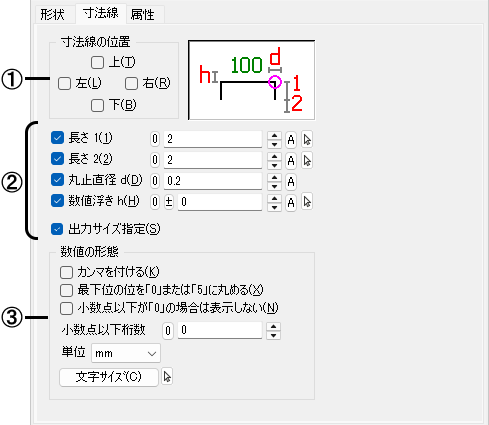

〔寸法線〕タブ

①寸法線を記入する位置を☑します。

②指定するサイズを☑し、その距離を設定します。

[長さ１]

寸法補助線の長さを設定します。☐の場合は、作図しません。

[長さ２]

指示した位置から寸法線を離す距離を設定します。☐の場合は、０になります。

[丸止直径]

寸法線止めの円の直径を設定します。☐の場合は、作図しません。

[数値浮き]

寸法線から数値を離す距離を設定します。☐の場合は、寸法線から離さずに作図します。

[出力サイズ指定]

出力時のサイズで指定します(現在作業中の図面縮尺に従います)。
☐の場合は、出力時のサイズに図面縮尺の逆数倍掛けた値(例：出力サイズ３㎜、図面縮尺1/100 ３×100＝300㎜)で指定します。

③寸法線に記入する数値の仕様を設定します。

[カンマ]

寸法値にカンマを付けます。

[丸め]

一番下の位を｢０｣または｢５｣に丸めます。

[表示なし]

小数点以下桁の末尾の｢０｣を表示しません。

[小数点以下桁数]

小数以下桁数を設定します。

[単位]

寸法値の単位を指定します(㎜/㎝/m/㎞)。

[文字サイズ]ボタン

文字サイズ設定ダイアログを表示し、数値の文字サイズを設定します(詳細は【文字記入】コマンド参照)。

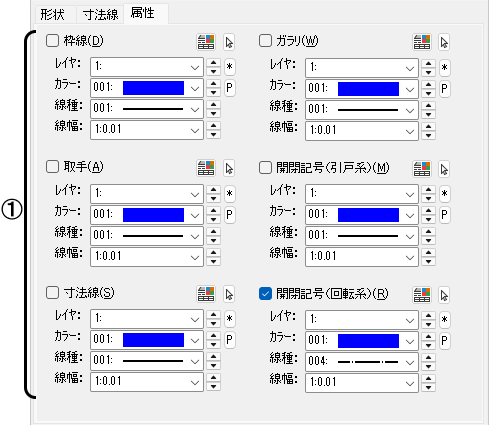

〔属性〕タブ

①作図する建具や文字などの属性(レイヤ・色・線種・線幅)を指定して作図する場合に☑し、その番号を設定します。☐の場合は、現在の書き込み属性で作図します。

■操 作

例：配置基点(左下)/☑寸法記入 左・下

カーソルに設定された建具姿図が表示されます。作図する位置を指示すると、建具姿図が描けます。

補足
