ドア

片開き、両開き、親子、折り戸、スウィングタイプなどの扉を作図します。

■ダイアログ

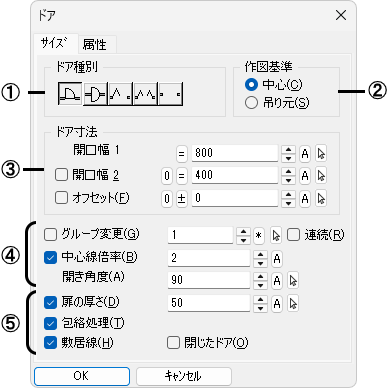

〔サイズ〕タブ

①扉のタイプを指定します。

• [なし]は壁に開口部だけを開けるような場合に指定します。

②作図するときの基準となる位置を指定します。

[中心]

開口幅の中心位置を基準として作図します。

[吊り元]

開口幅の吊り元位置を基準として作図します。

③扉のサイズなどを設定します。

[開口幅1]

開口幅を設定します。

[開口幅2]

両開き、親子扉を作図する場合に☑し、第２扉の幅を設定します。☐の場合は、片開き扉になります。

[オフセット]

指示点から作図基準を離して作図する場合に☑し、その距離を設定します。

④扉のオプションを設定します。

[グループ変更]

グループ番号を変更して作図する場合に☑し、その番号を設定します。

• [☑連続]にすると、ドアを1つ作図するごとに、グループ番号を更新します。

[中心線倍率]

中心線を作図する場合に☑し、中心線の長さは壁厚に対する倍率を設定します。

[開き角度]

片開き扉を作図する場合に、戸の開き角度を設定します。

[扉の厚さ]

建具の厚さを設定します。

⑤設定する項目を☑します。

[包絡処理]

壁となる線分を包絡し、開口します。

[敷居線]

敷居の線を作図します。

[閉じたドア]

閉じたドアの線を作図します。

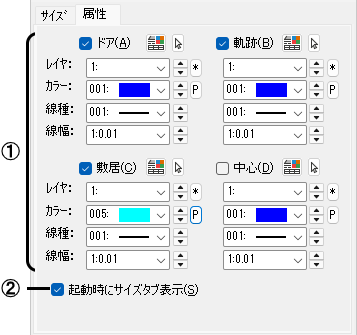

〔属性〕タブ

①ドア、軌跡、敷居線、中心線の属性(レイヤ･カラー･線種･線幅)を指定して作図する場合に☑し、その番号を設定します。☐の場合は、現在の書き込み属性で作図します。

②次回コマンド起動時またはダイアログの再表示時に〔サイズ〕タブを表示します。☐の場合は、前回ダイアログを閉じた時のタブが表示されます。

■操 作

例：片開き/☑包絡処理

１．一方の基点を指示し、他方の基点を指示します。

• ２点目は１点目に対して垂直な位置を指示します。

2．開く方向を指定すると、ドアが描けます。

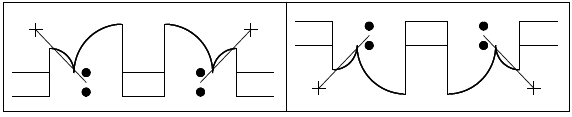

[中心]

[吊り元]

• カーソルの移動する方向によって開く方向が変わります。

補足

• 親子扉の子扉の付く位置は、[開口幅1]の開く方向で決まります。

• 開く方向の指示のときに[Ctrl]キーを押しながら方向を指定すると、指定した方向と反対側に扉が開きます。
