寸法線の合成

図面に書かれた寸法線をひとつに合成します。

• 一直線上にある寸法線をひとつに合成します。
• 【旧寸法線】コマンドで作図された寸法線には対応していません。
• 寸法線図形のタイプが「直線寸法」でない寸法線には対応していません。

■操 作

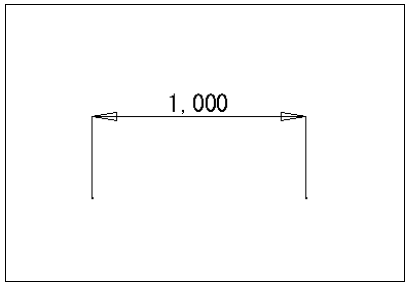

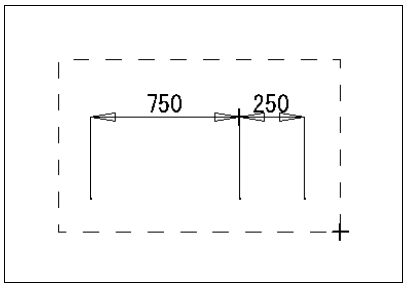

[隣り合っている寸法線の合成]

寸法線を複数指定するとひとつに合成します。

• 範囲選択で複数の寸法線を一度に選択しても、一つずつ選択しても合成します。

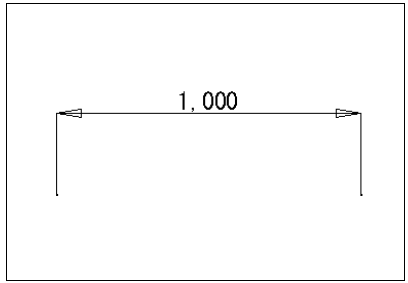

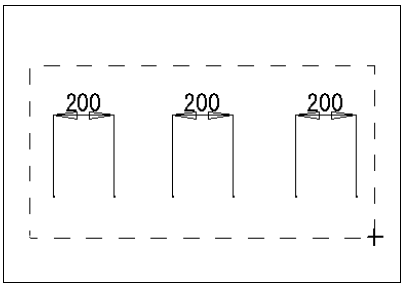

[離れた位置にある寸法線の合成]

寸法線を複数指定するとひとつに合成します。

補足

• 合成される寸法線は、最初に指定した寸法線と同じ属性(レイヤやカラー、線種、線幅、グループ番号。寸法文字の文字フォントや大きさ。寸法矢印の形状や大きさ)となります。範囲指定で複数の寸法線を一度に選択した場合は、データの順番で先にある寸法線の属性になります。
• 複数の寸法線を選択した場合は、合成できる寸法線をすべて合成します。
