通り心

通り心、寸法線、通り名称を作図します。

寸法線図形データで寸法線を作図します(『ユーザーズマニュアル』の「第２章DRA-CADの概要」の「2.4.7定義図形■寸法線図形」を参照)。

■ダイアログ

〔サイズ〕タブ

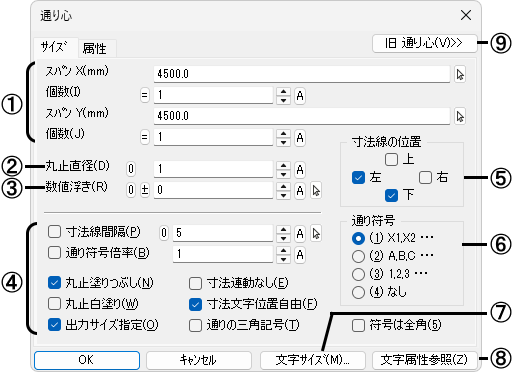

①XY方向の通り心をそれぞれ設定します。

[スパン]

作図距離を設定します。スパンの数値をカンマ(，)で区切って入力することにより、異なる距離の線を個数分だけ繰り返して作図します。

• スパンの数値は図面縮尺の影響を受けませんので、スパンは実際の建物の寸法で入力してください。

[個数]

繰り返す個数を設定します。

②寸法線止めの円の直径を設定します。

③寸法線から数値を離す距離を設定します。

④設定する項目を☑します。

[寸法線間隔]

第１寸法線と第２寸法線の距離を設定します。☐の場合は、自動的に決まります。

[通り符号倍率]

数字のサイズに対する通り符号の文字サイズの比率を設定します。

[丸止塗りつぶし]

寸法線止めの円を塗りつぶします。

[丸止白塗り]

寸法線止めの円を白で塗りつぶします。

[出力サイズ指定]

出力時のサイズで指定します(現在作業中の図面縮尺に従います)。
☐の場合は、出力時のサイズに図面縮尺の逆数倍掛けた値(例：出力サイズ３㎜、図面縮尺1/100 ３×100＝300㎜)で指定します。

• ☑した場合は、[丸止直径][数値浮き][寸法線間隔]は出力サイズを入力してください。

[寸法連動なし]

[☑寸法連動なし]の場合に、【ストレッチ】や【ピンセット】コマンドなどで寸法線図形を変形しても寸法値が変更されません(詳細は【寸法線】コマンドを参照)。

[寸法文字位置自由]

[☑寸法文字位置自由]にして、【ストレッチ】コマンドの[寸法文字位置を考慮]、または【ピンセット】コマンドの[寸法線に合わせて移動]が☐の場合に、寸法線図形を変形しても寸法文字の位置が移動されません(詳細は【寸法線】コマンドを参照)。

[通りの三角記号]

通り符号を記入する場合に、三角記号を作図します。

[符号は全角]

通り符号を記入する場合に、符号を全角文字で作図します。☐の場合は、半角文字になります。

⑤寸法線、通り符号を記入する位置を☑します。

⑥Ｘ方向の通り符号を指定します(Y方向は自動的に決まります)。

• [寸法線の位置]で☑した位置に描かれます。

⑦文字サイズ設定ダイアログを表示し、寸法文字のサイズを設定します(詳細は【文字記入】コマンド参照)。

⑧図面上の文字を指定して、その属性やサイズなどを取得します。

⑨旧通り心ダイアログを表示します(詳細は[旧通り心]参照)。

• 【環境設定】コマンドの「その他」－「図面」－[☑旧通り心コマンドを使う]の場合に表示されます。

〔属性〕タブ

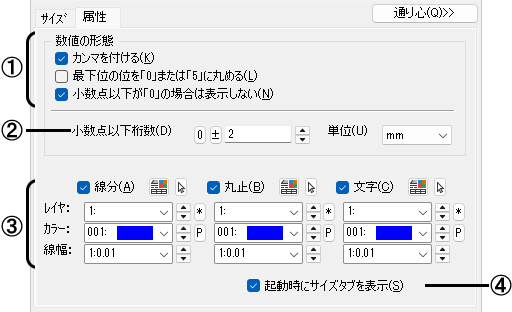

①設定する項目を☑します。

[カンマ]

寸法値にカンマを付けます。

[丸め]

一番下の位を｢0｣または｢5｣に丸めます。

[表示なし]

小数点以下桁の末尾の｢0｣を表示しません。

②寸法値の表示を設定します。

[小数点以下桁数]

小数以下桁数を設定します。

[単位]

寸法値の単位を指定します(㎜／㎝／m／㎞)。

③寸法線、通り、符号の属性(レイヤ・色・線幅)を指定して作図する場合に☑し、その番号を設定します。☐の場合は、現在の書き込み属性で作図します。

④寸法値の属性(色・線幅)を指定する場合に☑し、その番号を設定します。☐の場合は、寸法線と同じ属性が設定されます。

⑤次回コマンド起動時またはダイアログの再表示時に〔サイズ〕タブを表示します。☐の場合は、前回ダイアログを閉じた時のタブが表示されます。

[旧通り心]ボタンをクリックすると、旧通り心ダイアログを表示します。

• 【環境設定】コマンドの「その他」－「図面」－[☑旧通り心コマンドを使う]の場合に表示されます。
  [旧通り心]では、普通の線分や文字データで寸法線を作図します。

■ダイアログ

〔サイズ〕タブ

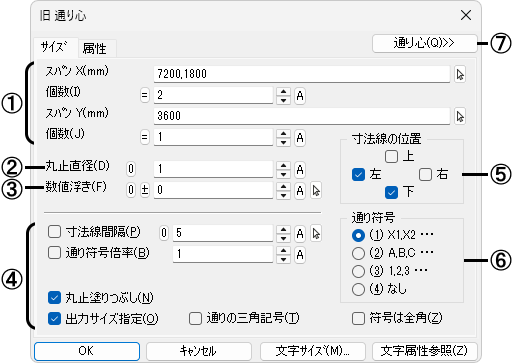

①ＸＹ方向の通り心をそれぞれ設定します(詳細は[通り心]を参照)。

②寸法線止めの円の直径を設定します(詳細は[通り心]を参照)。

③寸法線から数値を離す距離を設定します(詳細は[通り心]を参照)。

④設定する項目を☑します(詳細は[通り心]を参照)。

⑤寸法線、通り符号を記入する位置を☑します(詳細は[通り心]を参照)。

⑥Ｘ方向の通り符号を指定します(詳細は[通り心]を参照)。

⑦通り心ダイアログを表示します(詳細は[通り心]を参照)。

〔属性〕タブ

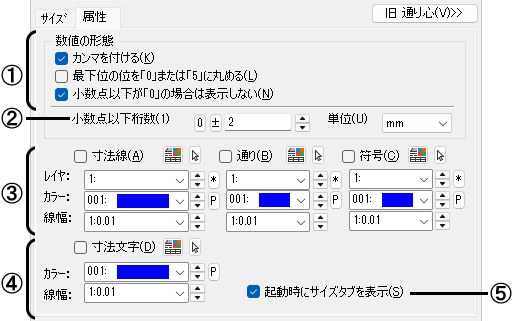

①設定する項目を☑します(詳細は[通り心]を参照)。

②寸法値の表示を設定します(詳細は[通り心]を参照)。

③寸法線、丸止記号、寸法値の属性(レイヤ・色・線幅)を指定して作図する場合に☑し、その番号を設定します。☐の場合は、現在の書き込み属性で作図します。

• 文字の線幅として設定した値は、通り名称を囲む円の線幅となります。

④次回コマンド起動時またはダイアログの再表示時に〔サイズ〕タブを表示します。☐の場合は、前回ダイアログを閉じた時のタブが表示されます。

■操 作

カーソルに設定された通り心が表示されます。作図する位置を指示すると、通り心が描けます。

補足

• 配置位置の指示のときに[Ctrl]キーを押しながらクリックすると、【環境設定】コマンドの「操作」－「マウス」－[CTRL＋クリック回転角]で設定した角度だけ回転します。
• 図面を傾けて作図するような場合に、作図する数字の方向をカーソルの方向に合わせるのか、図面の方向に合わせるのかを【環境設定】コマンドの「その他」－「図面」－[寸法線 図面方向優先で作図]で指定することができます。
• 図面に対して傾いた通り心を作図する場合の寸法線の向きについては【寸法線】コマンドの[寸法数値の方向]の設定にしたがいます。
• 【図形のプロパティ】コマンドまたは【プロパティパレット】で寸法線の数値の修正や[寸法連動なし]､[寸法文字位置自由]などのオプションは修正することができます。また、寸法線を【ストレッチ】または【ピンセット】コマンドで変形することもできます。
• 寸法線図形は、【単一選択】でプリミティブとして選択することができます。
  また、【分解】コマンドを実行すると、個々のプリミティブ(線分､円､文字など)になります。
