寸法線の足出し

図面に書かれた足のない寸法線に足を追加します。

• 【旧寸法線】コマンドで作図された寸法線には対応していません。
• 寸法線図形のタイプが「直線寸法」でない寸法線には対応していません。

■操 作

[寸法線の足の長さが設定されているが、非表示になっている寸法線の場合]

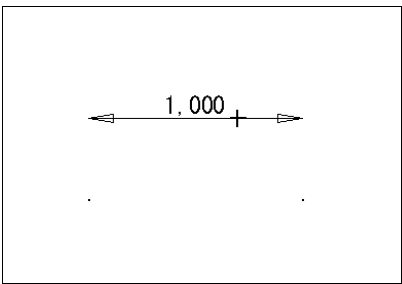

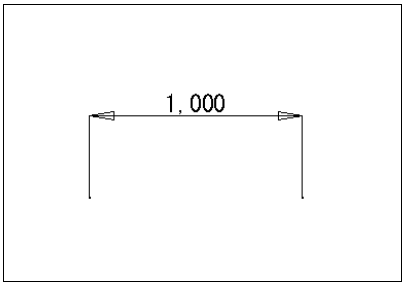

寸法線を指定すると、非表示になっていた寸法線の足が表示されます。

• 足の長さを調整する場合は、ピンセットコマンドで行ってください。

[寸法線の足の長さが設定されていない、足のない寸法線の場合]

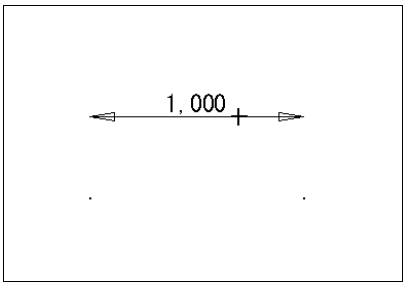

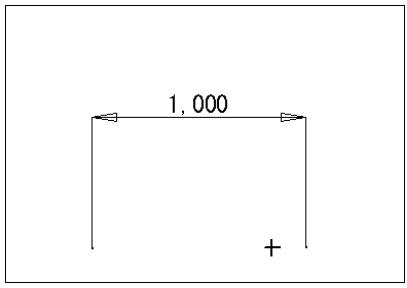

寸法線を指定し、足の長さをマウスで指示します。

補足

• 複数の寸法線を選択した場合は、データの順番に足出しが行われますが、足の長さが設定されていない寸法線をひとつ設定したところでコマンドは終了します。選択した全ての寸法線が、足の長さが設定されている場合は、すべての寸法線の足出しが行われます。
