寸法線の追加

図面に書かれた寸法線の上下左右に、新しい寸法線を追加します。

• 【旧寸法線】コマンドで作図された寸法線には対応していません。
• 寸法線図形のタイプが「直線寸法」でない寸法線には対応していません。

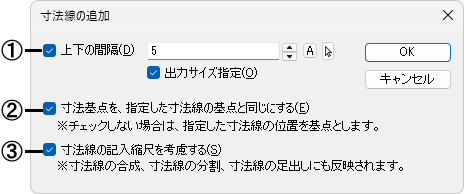

■ダイアログ

①上下の間隔
寸法線の上下方向に新しい寸法線を追加する時に☑して、間隔を設定します。
☐の場合は、クリックした位置に寸法線が作成されます。

[出力サイズ指定]

出力時のサイズで指定します(現在作業中の図面縮尺に従います)。
☐の場合は、出力時のサイズに図面縮尺の逆数倍掛けた値(例：出力サイズ5㎜、図面縮尺1/100 5×100＝500㎜)で指定します。

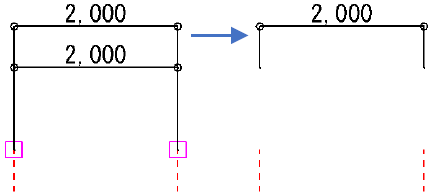

②寸法基点を、指定した寸法線の基点と同じにする
☑にすると、寸法基点を、指定した寸法線の基点と同じにします。

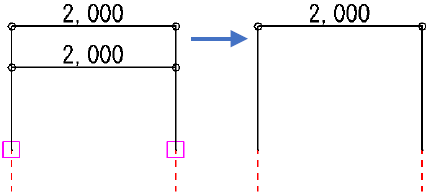

☐の場合は、指定した寸法線の位置を基点とします。

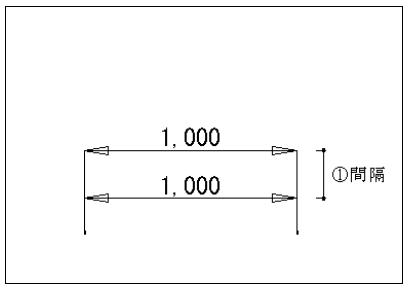

■上方向に追加

※わかりやすく下の寸法線を削除して、右に表示しています。

③寸法線の記入縮尺を考慮する
☑にすると、寸法線作成時の記入縮尺の状態で寸法数値を生成します(寸法線作成時の記入縮尺を再現します)。
☐の場合は、現在の記入縮尺で寸法数値を生成します。記入縮尺を使用していない場合、結果は変わりません。
【寸法線の合成】、【寸法線の追加】、【寸法線の分割】、【寸法線の足出し】コマンドで共通の設定です。

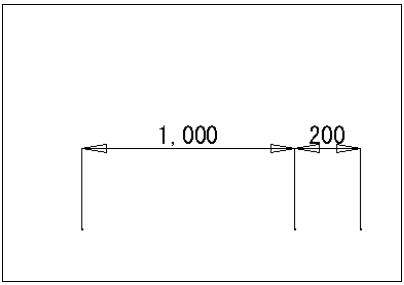

■右方向に追加

■操 作

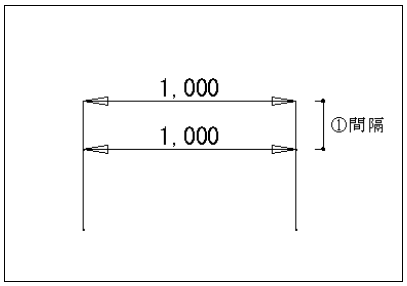

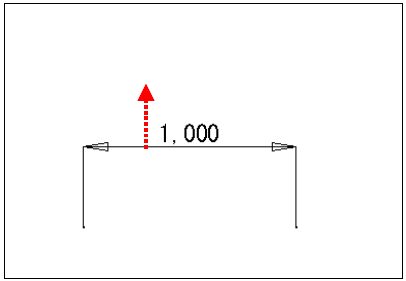

[指定した寸法線の上方向への追加]

寸法線を指定し、寸法線の上方向にマウスを移動します。

• [☑上下の間隔]の場合は、間隔は指定された値に固定されます。
  ☐の場合は、左クリックした位置に寸法線が作成されます。

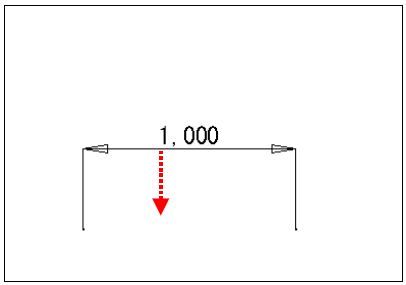

[指定した寸法線の下方向への追加]

寸法線を指定し、寸法線の下方向にマウスを移動します。

• [☑上下の間隔]の場合は、間隔は指定された値に固定されます。
  ☐の場合は、左クリックした位置に寸法線が作成されます。

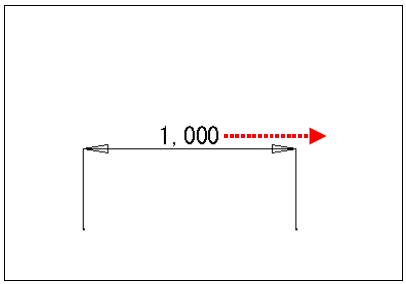

[指定した寸法線の右(または左)方向への追加]

寸法線を指定し、寸法線の右(または左)方向にマウスを移動します。

• [上下の間隔]の☑とは関係なく、左クリックした位置に寸法線が作成されます。

補足

• 新しく追加される寸法線は、指定した寸法線と同じ属性(レイヤーやカラー、線種、線幅、グループ番号。寸法文字の文字フォントや大きさ。寸法矢印の形状や大きさ)となります。
• 複数の寸法線を選択した場合は、マウスに一番近い寸法線に対して追加できます。
