連続延長･カット

複数のプリミティブ(線分や円・円弧など)を、基準ラインまで延長またはカットします。

■説 明

基準ラインを指定し、複数の線分または円弧・楕円弧などをまとめて延長・カットします。

• 基準ラインは線分や円・円弧・楕円・楕円弧などのほかにハッチング図形・ポリラインなども指定できます。

• 楕円も円と同様に延長・カットします。

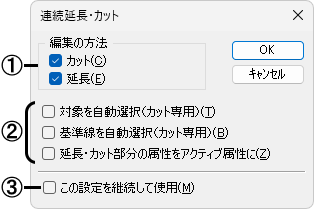

■ダイアログ

①編集方法を☑します。

[カット]

プリミティブを基準ラインでカットします。

[延長]

プリミティブを基準ラインまで延長します。

• 両方選択することもできます。この場合、基準ラインに対する延長･カット方向で編集内容が決まります。

②設定する項目を☑します。

[対象を自動選択]

基準線を指定すると交差している対象プリミティブを自動的に選択してカットします。☑を入れると、延長の☑は自動的にはずれます。

[基準線を自動選択]

対象プリミティブを指定すると交差している基準線を自動的に選択してカットします。☑を入れると、延長の☑は自動的にはずれます。

[アクティブ属性]

延長・カットした部分を、現在の書き込み属性にします。☐の場合は、延長した部分が対象プリミティブと同じ属性になります。

③[この設定を継続して使用]☐の場合は、次回コマンド起動時にダイアログの②の☑状態を☐にします。

■操 作

例：[線分]

[☑カット]/[☑延長]

１．基準とする線分を指定し、延長またはカットする方向を指定します。

• カーソルの移動する方向によってカット・延長する方向が変わります。

２．延長またはカットする線分を選択すると、線分が延長または、カットされます。これを繰り返してカットします。

３．右クリックすると、基準とする線分の指定に戻ります。

補足

• 延長またはカットする線分を選択するときに、【標準選択】で下から上にドラッグして選択すると、１度に延長・カットすることができます(【クロス選択】、【クロスライン選択】も同じ)。
