文字集計

指定文字列を検索し、個数を集計してその結果を表示します。また、集計結果を文字として図面に配置します。

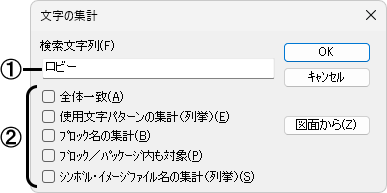

■ダイアログ

①集計する文字列を設定します。設定した文字を含む文字列を集計対象とします。

②設定する項目を☑します。

[全体一致]

検索文字列と全体が一致する文字列のみ対象とします。☐の場合は、設定した文字を含む文字列を対象とします。

[使用文字パターン]

指定範囲内の文字列すべてを列挙して集計し、一覧表示します。

[ブロック名]

ブロック名を検索文字列に設定し、画面上に配置されているブロックの数を集計します。

[ブロック/パッケージ内]

ブロックやパッケージの中に含まれている文字列も集計対象とします。

[シンボル･イメージファイル名]

シンボル・イメージ名を図面ファイルからの相対パス+ファイル名として列挙して集計します。相対パスがない場合には、絶対パスで列挙します。

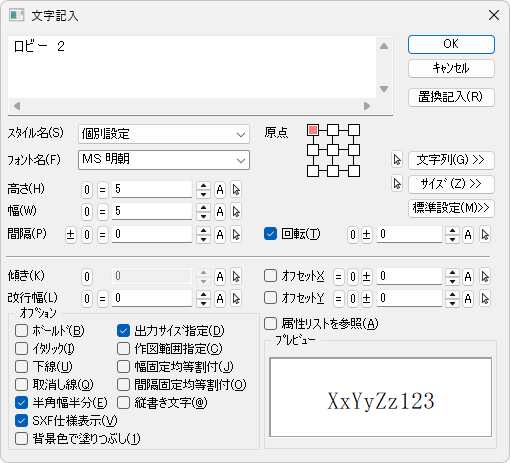

集計する対象を選択すると、集計結果を記入する文字記入のダイアログが表示されます。

• 文字記入ダイアログの各種設定(原点位置、オフセット、回転など)や機能(サイズ設定ボタンなど)については、【文字記入】コマンドを参照してください。

■操 作

１．検索する文字列を入力し、[OK]ボタンをクリックします。

２．検索する対象範囲を選択すると、集計を開始し、集計結果を表示します。

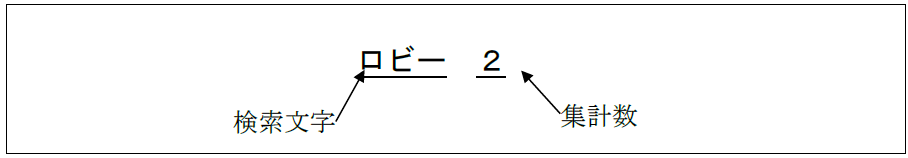

３．[OK]ボタンをクリックします。作図位置を指示すると、集計文字列を配置します。
