コピー&ペースト

図面上の選択した図形のみを別のファイルとして保存します(コピー)。保存してあるファイルを読み込んで図面へ配置します(ペースト)。

■ダイアログ

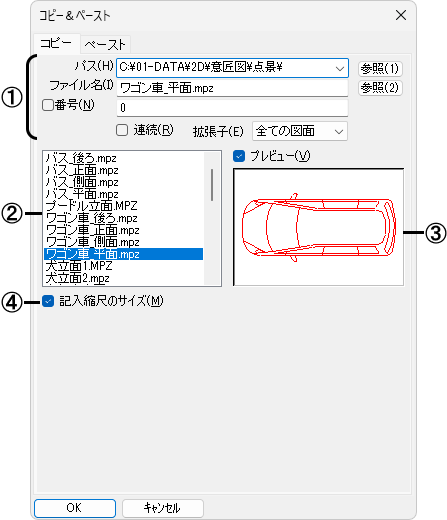

〔コピー〕タブ        図面上の選択した図形のみファイルに保存します。

①保存するフォルダー、ファイル名を指定します。

[パス]

保存するドライブ、フォルダーを指定します。

[参照]ボタン

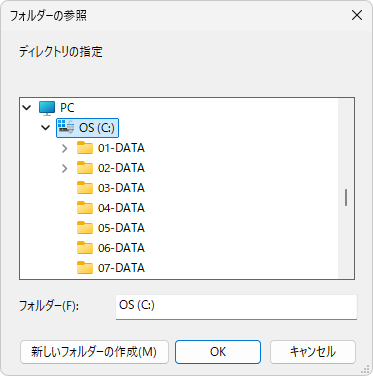

[フォルダーの参照]ダイアログを表示し、保存するドライブ、フォルダーを指定することができます

[ファイル名]

保存するファイル名を入力します。

[参照]ボタン

[ファイルを指定]ダイアログを表示し、保存するファイルを選択します(詳細は【名前をつけて保存】コマンドを参照)。

• MPSファイルで保存する場合、セキュリティの設定とサムネイルの保存はできません。

[番号]

番号をファイル名として保存する場合に☑し、番号を設定します。

• [☑連続]にすると、違う番号で1つ保存するごとに、番号を更新して保存します。

[拡張子]

保存するファイルの種類(MPZ、MPS、MPX、MPW、MPP)を指定します。

②[パス]、[拡張子]で指定したファイルの一覧が表示されます。

ここからファイル名を選択することもできますが、新しくコピーした図形が上書き保存されます。

• MPSファイルで保存する場合、セキュリティの設定とサムネイルの保存はできません。

③指定したファイルを確認する場合に☑します。プレビューウィンドウに選択したファイルの図形が表示されます。

④記入縮尺が図面縮尺と違う場合に、記入縮尺のサイズで図形を保存する場合に☑します。

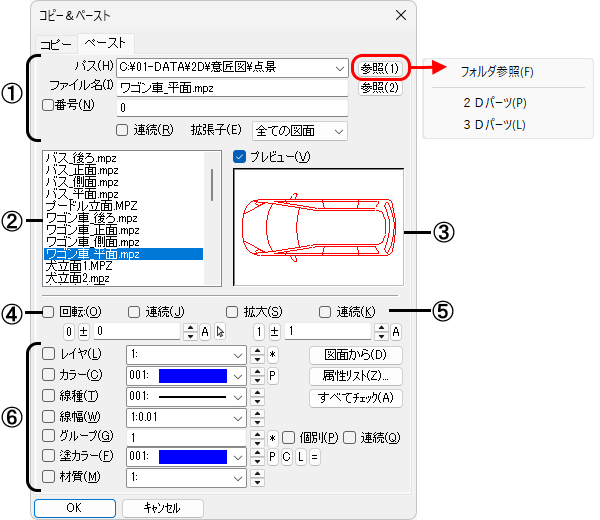

〔ペースト〕タブファイルで保存してある図形を図面へ配置します。

※LE版では、2Dパーツのみ。

①保存されているファイルを指定します。

[パス]

保存されているファイルのドライブ、フォルダーを指定します。

[参照]ボタン

以下のメニューから、保存されているファイルのフォルダーを指定することができます。

• [Ctrl]キーを押しながら、[参照１]ボタンをクリックすると、直接[フォルダーの参照]ダイアログを表示します。

[フォルダ参照]

[フォルダーの参照]ダイアログを表示し、保存されているドライブ、フォルダーを指定することができます(詳細は〔コピー〕タブを参照)。

[2Dパーツ]

２次元パーツデータが保存されている2Dフォルダーを指定することができます。

[3Dパーツ]

３次元パーツデータが保存されている3Dフォルダーを指定することができます。

※LE版では、2Dパーツのみ。

[ファイル名]

配置するファイル名を指定します。

[参照]ボタン

[ファイルを指定]ダイアログを表示し、配置したいファイルを選択します(詳細は【開く】コマンドを参照)。

• 選択できるファイルはDRA-CADファイルです。

[番号]

〔コピー〕タブで番号をファイル名として保存したデータを配置する場合に☑し、番号を設定します。

• [☑連続]にすると、〔コピー〕タブで番号で保存しているファイルを番号順に連続して配置する時に番号を自動的に更新します。

[拡張子]

保存されているファイルの種類(MPZ、MPS、MPX、MPW、MPP)を指定します。

②[パス]、[拡張子]で指定したファイルの一覧が表示されます。ここから配置したいファイルを選択することができます。

• セキュリティが設定されているMPSファイルは配置できません。

③指定したファイルを確認する場合に☑します。プレビューウィンドウに選択したファイルの図形が表示されます。

• セキュリティが設定されているMPSファイルはアイコンで表示されます。

④回転して配置する場合に☑し、その角度を設定します(詳細は【回転】コマンドを参照)。

• [☑連続]にすると、配置するごとに図形が設定した角度で回転します。

⑤拡大縮小して配置する場合に☑し、その倍率を設定します(詳細は【拡大・縮小】コマンドを参照)。

• [☑連続]にすると、配置するごとに図形が設定した倍率で拡大・縮小します。

⑥図形の属性を変更して配置する場合に☑し、設定します(詳細は【属性変更】コマンドを参照)。

• [☑連続]にすると、配置するごとに、グループ番号を更新します。
  また、[☑個別]にすると、選択した図形が複数のグループで構成されている場合に、そのグループごとに更新して配置します。

■操 作

[コピー]

１．図形を保存するパス、ファイル名を入力し、[OK]ボタンをクリックします。

２．図面上の保存する図形のみ選択します。基点を指示すると、保存されます(番号指定で連続になっている時は続けて、操作を繰り返します。番号が一つ増やされて新しいファイル名が付けられます)。

• 基点は配置する時の基準点になります。

[ペースト]

１．配置するファイル名を選択し、[OK]ボタンをクリックします。

２．カーソルに選択された図形が表示されます。配置する位置を指示すると、図形が配置されます。

補足

• 番号指定の時のファイル名は以下のルールで作成されます。
  ｢__｣ + ｢先頭に0を追加して6桁にした番号｣ + ｢.拡張子｣

0でMPZの場合        __000000.MPZ
123でMPWの場合        __000123.MPW

• [ペースト]で配置位置を指示する時に[Ctrl]キーを押しながらクリックすると【環境設定】コマンドの「操作」－「マウス」－[CTRL＋クリック回転角]で設定した角度だけ回転します。
• シンボルや画像などの外部参照ファイルを使用した図面をペーストする場合に指定した場所にシンボルや画像ファイルがない場合は、[外部参照ファイルの更新]ダイアログを表示し、外部参照ファイルについて設定します。
• ｢2D｣｢3D｣フォルダ―は、【環境設定】コマンドの「保存」－「全般」－[DRA-CADが使用するファイルの場所]の｢PARTS｣フォルダ―内にあります。

※LE版では、2Dパーツのみ

• エクスプローラまたはWebブラウザから作業ウィンドウにファイルをドラッグ&ドロップしてペーストすることもできます。
