複写

[リボンメニュー]

[編集(E)]メニュー→[複写(Z3)]→[複写(1)]

[コマンド名称]

COPY

[コマンドコード]

J236

[ショートカット]

－

[ポップアップメニュー]

８ページ

[プルダウンメニュー]

[修正(M)]→[複写(C)]

図形を複写します。

複写の方法は４種類(【マウス(図面から)】【直列複写(移動量指定)】【配列複写】【回転複写】)あり、タブによってダイアログが変わります。

【複写(図面から)】

〔マウス〕タブ：複写の基点と目的点を図面から位置を指定して複写します。

【複写(移動量指定)】

〔直列〕タブ：間隔(X,Y)と個数を設定して図形を直線的に複写します。
〔配列〕タブ：間隔(X,Y)と個数を設定して図形を縦横に複写します。
〔回転〕タブ：角度と個数を設定して図形を円形に複写します。

 複写(図面から)

[コマンド名称]

COPYD

[コマンドコード]

J73

[ショートカット]

－

 複写(移動量指定)

[コマンド名称]

COPYXY

[コマンドコード]

J75

[ショートカット]

－

■ダイアログ

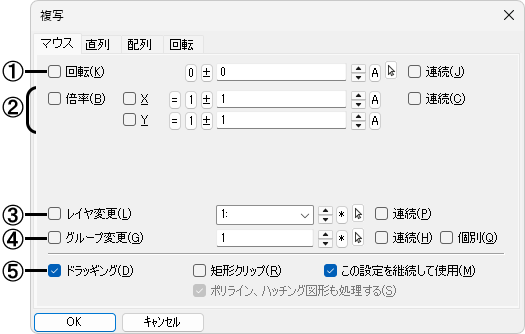

〔マウス〕タブ

①回転して複写する場合に☑し、その角度を設定します。

[回転角]

[☑連続]例：90゜

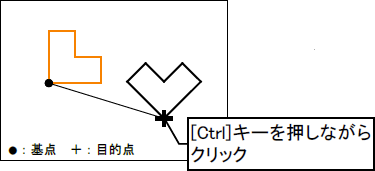

[☐回転角]の場合で、目的点を指示するときに、[Ctrl]キーを押しながらクリックすると、【環境設定】コマンドの「操作」－「マウス」－[CTRL＋クリック回転角]で設定した角度だけ回転します。

[例：【環境設定】で設定した角度45度]

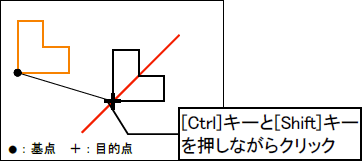

目的点を指示するときに線分を[Ctrl]キーと[Shift]キーを押しながらクリックすると、指定した線分の水平から線分の角度だけ回転します。

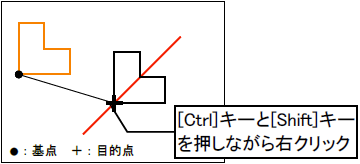

また、[Ctrl]キーと[Shift]キーを押しながら右クリックすると、指定した線分の水平から線分の角度＋180度回転します。

[右クリックで180度回転]

②拡大縮小して複写する場合に☑し、複写元の図形を１とする倍率(X、Y)を設定します。

[拡大]例：Ｘ、Ｙ＝2

[縮小]例：Ｘ、Ｙ＝0.5

[☑連続]例：Ｘ、Ｙ＝1.5

③レイヤー番号を変更して複写する場合に☑し、その番号を設定します。

④グループ番号を変更して複写する場合に☑し、その番号を設定します。

⑤設定する項目を☑します。

[ドラッギング]

図形を表示しながら複写します。〔マウス〕タブのみ有効です。

[矩形クリップ]

指定した範囲内の図形だけを切断して複写します。

[ポリライン、ハッチング図形も処理する]
[☑矩形クリップ]の場合に、閉じたポリライン、ハッチング図形も指定した範囲内の図形だけを切断して複写します。

[この設定を継続]

次回コマンド起動時にダイアログの☑状態を継続します。

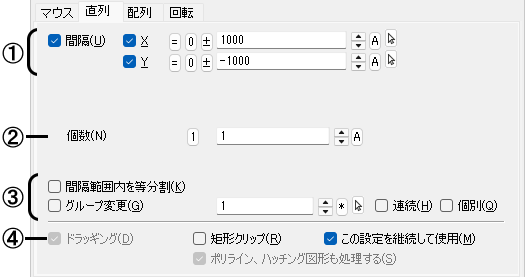

〔直列〕タブ

①距離で複写する場合に☑し、その距離を設定します。☐の場合は、基点と目的点を図面から指定します。

②複写する個数を設定します。

[☑間隔]

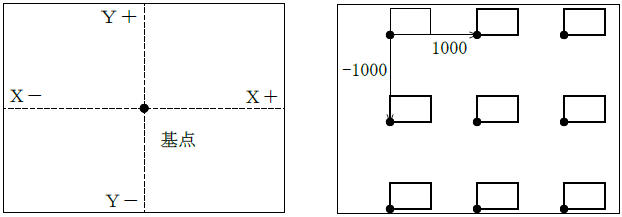

例：Ｘ=1000､Ｙ=-1000/個数=2

[☐間隔]

例：個数=2

③設定する項目を☑します。

[間隔範囲内を等分割]

設定した間隔を複写する個数で割った距離を間隔として複写します。

例：Ｘ=1000/個数=2

Ｘ=1000、Ｙ=-1000/個数=2

[グループ変更]

グループ番号を変更して複写する場合に☑し、その番号を設定します(詳細は〔マウス〕タブを参照)。

④設定する項目を☑します(詳細は〔マウス〕タブを参照)。

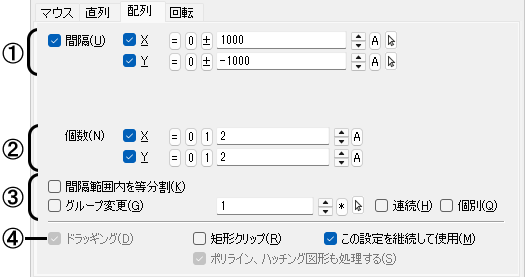

〔配列〕タブ

①距離で複写する場合に☑し、その距離を設定します。☐の場合は、基点と目的点を図面から指定します。

②複写する方向を☑し、その個数を設定します。

[☑間隔]

例：Ｘ=1000､Ｙ=-1000/個数Ｘ、Ｙ=2

[☐間隔]

例：個数Ｘ、Ｙ=2

③設定する項目を☑します。

[間隔範囲内を等分割]

        設定した間隔を複写する個数で割った距離を間隔として複写します

例：Ｘ=1000､Ｙ=-1000/個数Ｘ､Y=2

[グループ変更]

グループ番号を変更して複写する場合に☑し、その番号を設定します(詳細は〔マウス〕タブを参照)。

④設定する項目を☑します(詳細は〔マウス〕タブを参照)。

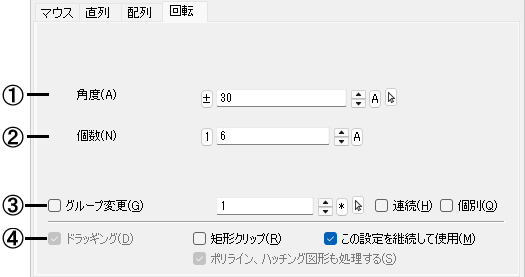

〔回転〕タブ

①回転する角度を設定します(詳細は〔マウス〕タブを参照)。

②複写する個数を設定します。

③グループ番号を変更して複写する場合に☑し、その番号を設定します(詳細は〔マウス〕タブを参照)。

④設定する項目を☑します(詳細は〔マウス〕タブを参照)。

■操 作

[マウス]

１．複写する図形を選択し、基点を指示します。

２．複写先を指示すると、図形が複写されます。

[直列]/[配列1]

複写する図形を選択すると、設定した距離、個数で複写されます。

[直列/☑Ｘ、Ｙ/個数＝1]

[配列/☑Ｘ、Ｙ/個数Ｘ、Ｙ＝1]

[回転/個数＝3]

複写する図形を選択します。中心を指示すると、設定した角度、個数で図形が複写されます。

補足
