重ね合わせ表示

２つの図面を重ね合わせて違いを比較します。

２つのファイルを選択し、それぞれに指定した表示色で重ね合わせて表示または切り替えて表示することでファイルの相違点の確認が容易にできます。

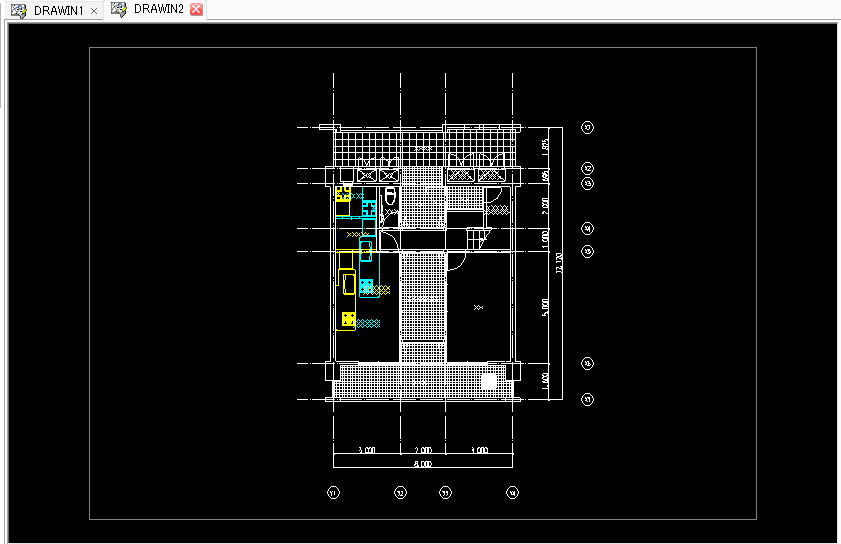

例：重ねて表示/ORで描画

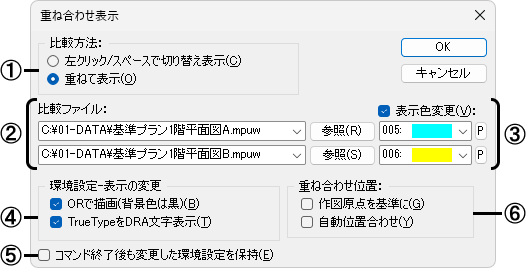

■ダイアログ

①比較する方法を指定します。

[左クリック/スペースで切り替え表示]

図面内をクリックまたは[スペース]キーを押すと、設定した２つのファイルが切り替わ
り表示されます。

[重ねて表示]

設定した２つのファイルが重なって表示されます。

②比較する２つのファイルを指定します。

• セキュリティが設定されているMPSファイルは選択できません。

[参照]ボタン

ファイルの指定ダイアログを表示し、比較するファイルを指定することができます(詳細は【開く】コマンドを参照)。

③選択したファイルのデータをすべて同じ色で表示する場合に☑し、それぞれの表示色を設定します。

• OR描画で比較するためには２つの異なる色を設定します。

④画面表示について設定します。

[ORで描画]

【環境設定】コマンドの〔表示〕タブの[線をORで描画]と[塗りつぶしをORで描画]を☑し、データをOR描画します。
また、｢DirectX｣を設定している場合でも、GDIでの描画になります。

• 図面の｢背景色｣は｢黒｣に変更され、カーソルの色は｢白｣に変更されます。

[TrueTypeをDRA文字表示]

【環境設定】コマンドの〔表示〕タブの[☑TrueTypeをDRA文字表示]にすると、DRA-CADフォントで表示します。DRA-CADフォント以外の文字を比較表示したい場合に☑します。

• DRA-CADフォント以外のフォントについてはOR描画は無効です。

⑤コマンドを終了後も④で設定した画面表示を継続する場合に☑します。☐の場合は、コマンド実行前の画面表示に戻ります。

⑥重ね合わせ位置

[作図原点を基準に]

比較する２つのファイルの作図原点が一致するように、重ねあわせて表示する場合に☑します。

[自動位置合わせ]

比較する２つのファイルの位置合わせを、自動的に調整する場合に☑します。図面データを分析して得られた通り芯の位置情報を元に、位置合わせを行います。

補足

• 「線分や塗りつぶしの色をORで描画する」というDRA-CADの表示機能を利用していますので、指定した色の組み合わせによって、図形をOR描画した時の色が変わります。
• 【環境設定】コマンドの「表示」－「全般」－[ORで描画]や「表示」－「文字」－[TrueTypeをDRA文字表示]で設定を変更できます。
• 背景色の変更は【カラー設定】コマンドで行います。
• 図面に貼り付けてあるオブジェクトは読み込まれません。
