カラー設定

使用する色を指定または作成します(図面に設定できるカラーは256色です)。

使用する色を指定または作成し、[OK]ボタンをクリックすると、カラーを設定できます。

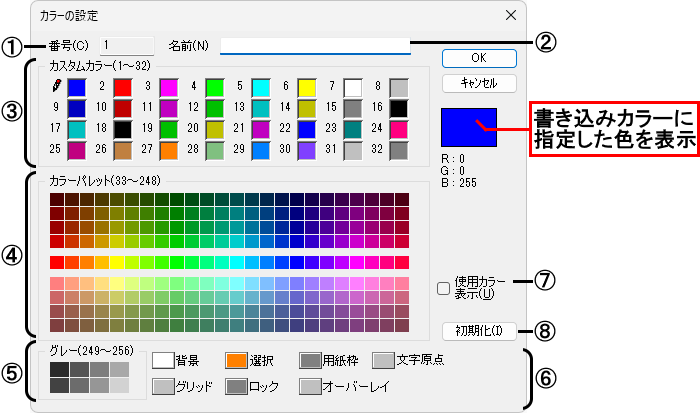

■ダイアログ

①現在の書き込みカラー番号が表示されます。

②色に名前をつけます。
名前をつける色を選択し、キーボードから文字を入力します。設定できる文字数は、半角で30文字(全角で15文字)までです。

③カスタムカラー(１～32番)

④カラーパレット(33番～248番)

⑤グレー(249～256番)

使用する色を指定、または作成、変更することができます。
がついているカラーは、現在の書き込みカラーです。

[カスタムカラー(１～32番)]の色の部分をクリック、[カラーパレット(33～248番)]、[グレー(249～256番)]はダブルクリックすると、カラーダイアログが表示され、色の変更を行うことができます。

• 【環境設定】コマンドの「表示」－「色」－[☐色の設定で六角色相環ダイアログ]の場合は、色の設定ダイアログが表示されます。また、右クリックするとカラーリストダイアログが表示されます。現在保存されているカラーリストの一覧から、色の取得・設定が行えます。

⑥背景/選択/用紙枠/文字原点/グリッド/ロック/オーバーレイの表示色を設定します。
カラーボタンをクリックするとカラーダイアログが表示され、色の変更を行うことができます。

• 【環境設定】コマンドの「表示」－「色」－[☐色の設定で六角色相環ダイアログ]の場合は、色の設定ダイアログが表示されます。また、右クリックするとカラーリストダイアログが表示されます。現在保存されているカラーリストの一覧から、色の取得・設定が行えます。

• 【環境設定】コマンドの「表示」－「色」－「システム色」でも設定することができます。

[背景]

図面シート(作業ウィンドウ)の色を指定します。

• 【環境設定】コマンドの「表示」－「色」－[☑図面定義の背景色を使う]の場合は、図面定義の背景色が変更されます。
  ☐の場合は、環境設定で設定されたシステムの背景色が変更されます。

[選択]

【環境設定】コマンドの「表示」－「図形と部品」－[☑選択図形のハイライト表示]の場合に、選択された図形の表示色を指定します。

[用紙枠]

用紙枠の色を指定します。

• [用紙枠]、[図面定義の用紙枠色]は、【図面の設定】コマンドでも設定することができます。

[グリッド]

グリッドの表示色を指定します。

• 【グリッドの設定】コマンドでも設定することができます。

[ロック]

ロックされたレイヤの色を指定します。

[オーバーレイ]

オーバーレイファイルの図形の色を指定します。

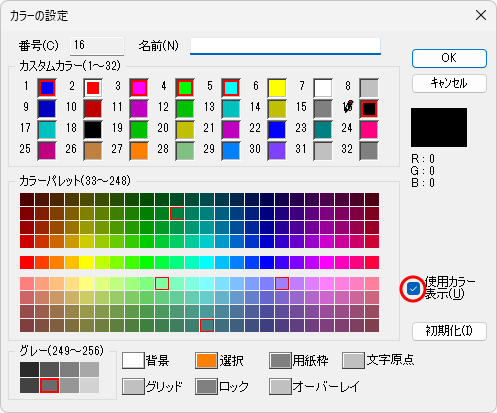

⑦[☑使用カラー表示]の時は、使用されているカラーを赤枠(もしくは白枠)で強調表示します。

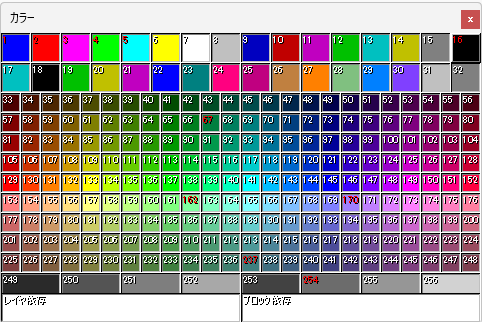

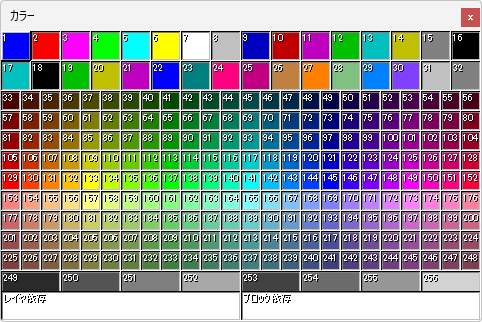

ステータスバーを左クリックして表示されるカラーパレットでは、使用中のカラーの色番号が赤色で表示されます。

使用中のカラーか、使用していないカラーかを一覧で確認できます。

• ステータスバーのカラーの左隣(＊)をクリックすると、現在設定している書き込みカラー番号以降の使用していないカラー番号が、書き込みカラー番号として設定されます。

⑧カラーの設定を初期状態に戻します。

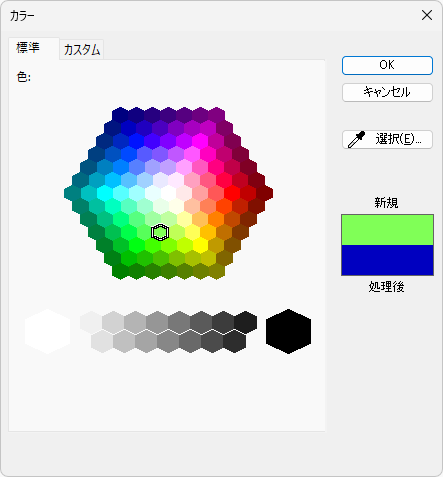

[カラー]

カラーダイアログでは、色の変更や色の作成を行うことができます。

[色の指定方法]

〔標準〕タブの[色]から設定したい色をクリックし、[OK]ボタンをクリックすると、カラーを設定できます。

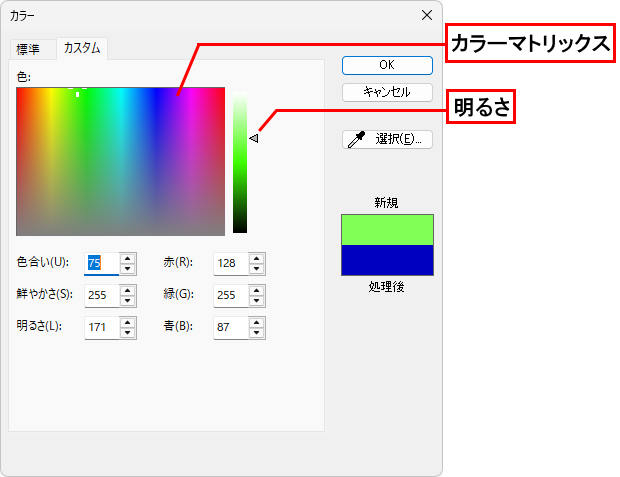

[色の作成方法]

〔カスタム〕タブでカラーマトリックスの中の色を指定して明るさのバー(◀)をドラッグ、または[色合い][鮮やかさ][明るさ]のボックス、[赤][緑][青]のボックスのどちらかに数値を入力して色を作成します。

[選択]ボタンをクリックすると、スポイトが表示され、ディスプレイにある色をクリックして取得することができます。

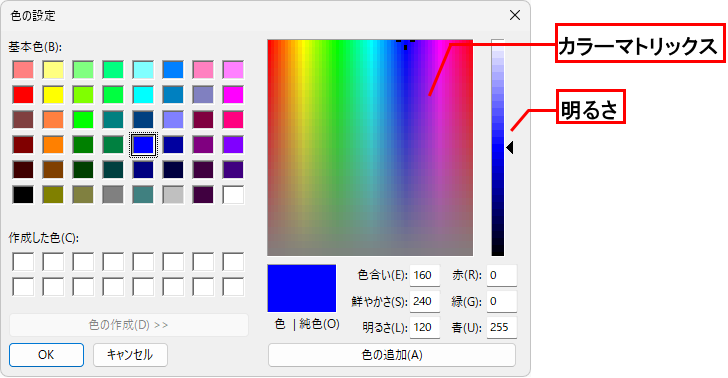

[色の設定]

色の設定ダイアログでは、色の変更や色の作成を行うことができます。

• 【環境設定】コマンドの「表示」－「色」－[☐色の設定で六角色相環ダイアログ]の場合は、色の設定ダイアログが表示されます。また、右クリックするとカラーリストダイアログが表示されます。現在保存されているカラーリストの一覧から、色の取得・設定が行えます。

[色の指定方法]

[基本色]または[作成した色]から設定したい色をクリックし、[OK]ボタンをクリックすると、カラーを設定できます。

[色の作成方法]

カラーマトリックスの中の色を指定して明るさのバー(◀)をドラッグ、または[色合い][鮮やかさ][明るさ]のボックス、[赤][緑][青]のボックスのどちらかに数値を入力して色を作成します。
[色の追加]ボタンをクリックすると、[作成した色]として表示されます。

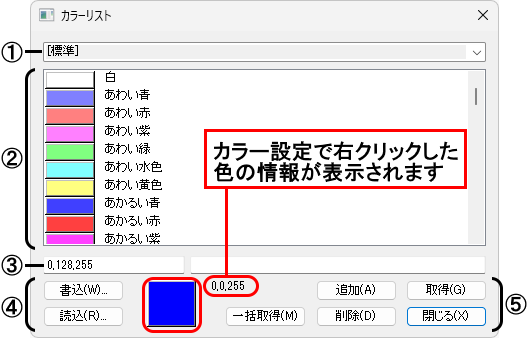

[カラーリスト]

カラーリストダイアログでは、カラー設定の保存･読込みができます。カラーリストに保存できる色情報は、500個までです。

①カラーリスト名を表示します。
クリックするとドロップダウンコンボを表示し、カラーリストを選択します。

• カラーリストのサンプルは、【環境設定】コマンドの「保存」－「全般」－[DRA-CADが使用するファイルの場所]の「COLORLIST」フォルダ―内にあります。

②①で保存されているカラーが一覧表示されます。
色の部分をクリックすると色の設定ダイアログを表示し、色の変更ができます。
カラー名称をクリックすると、カラーリストを選択できます。

③選択されているカラーの情報(RGB値、カラー名称)が表示されます。RGB値を変更することで設定してある色を変更することができます。

• カラー名称を変更することもできます。

④カラーリストのファイルへの保存、ファイルからの読込みが行えます。

[書込]ボタン

現在設定しているカラーリストをテキストファイルとして保存します(詳細は【名前をつけて保存】コマンド参照)。

[読込]ボタン

保存してあるカラーリスト(テキストファイル)を読込み、現在のカラーリストと置き換えます(詳細は【開く】コマンドを参照)。

⑤カラーリストの操作を行います。

[追加]ボタン

カラー設定で右クリックした色をカラーリストに追加または置き換えます。

[取得]ボタン

現在カラーリストで選択されている色を、カラー設定で右クリックした色番号に設定します。カラー名称も同時に設定されます。

[削除]ボタン

現在カラーリストで選択されている色を削除します。

[閉じる]ボタン

カラーリストを更新し、ダイアログを閉じます。

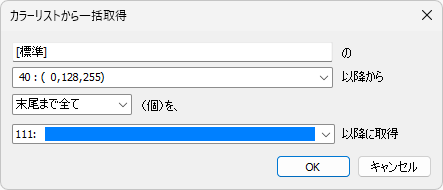

[一括取得]ボタン

一括取得ダイアログが表示され、現在カラーリストで選択されている色を先頭に、カラー設定で右クリックした色番号に一括して設定します。カラー名称も同時に設定されます。

取得する条件を設定します。

カラーリストで選択している色のRGB値と、名称が表示されます。
取得元の開始番号を選択し、取得するカラーリストの個数と何番のカラー以降に取得するかを設定し、[OK]ボタンをクリックすると、カラーリストから一括してカラー設定の指定番号以降へカラーが設定されます。

補足

• 設定したカラーは、ステータスバーに表示されます。

• ステータスバーのカラーを右クリックすると、カラーの設定ダイアログを表示し、カラー設定を行うことができます。また、ステータスバーのカラーをクリックすると、カラーパレットが開き、書き込みカラーを変更することができます。

• 設定したカラーは、〔属性〕パネルに表示されます。また、〔属性〕パネルから直接、設定することもできます。

• カラー設定はそれぞれのDraWinファイルに保存されます。【属性のインポート】コマンドで他の図面のカラー設定を読込むことができます。
• 変更した背景色・選択色・用紙枠の色はシステム自体の設定変更となりますので、新規図面でも、変更した背景色・選択色・用紙枠の色になります。
• 【環境設定】コマンドの「表示」－「全般」－[☑線色を印刷状態で表示]、または【表示設定】コマンドで「印刷状態で表示」－[線色]をONにすると、線色を出力時と同じ状態で画面上に表示(印刷の設定のカラー設定で表示)します。☐にすると、描画が高速になります。
  また、「表示」－「全般」－[☑線をORで描画]にすると、線分や円、円弧などを重ねて描いた場合に下の線色と混ぜ合わせて表示します(例：青の線分の上に赤の線分を描くと紫の線分で表示)。☐にすると、上の線色で表示されます。
• カラーリストの[一括取得]ボタンはカラーの設定ダイアログからのみ表示されます。
