アイソメ変形

選択した図形をアイソメ図用に変形します。

• ポリラインに含まれる円弧は線分に分解されます。単独の円、円弧は楕円、楕円弧に変形されます。
• ハッチング図形や領域図形(拡張ポリライン)には対応していません。
  変形結果が意図しないものになる場合があります。ハッチング図形は分解してからアイソメ変形してください。

■ダイアログ

①変形するタイプを選択します。

[平面図変形]

平面図用として変形します。

[左側面図変形]

左側面図用として変形します。

[右側面図変形]

右側面図用として変形します。

②作成するデータについて☑します。

[元データを残す]

元データを残す場合に☑します。

[変形した後、移動]

作成したデータを自由な位置に配置したい場合に☑します。

[アクティブ属性で作成]

アクティブ属性でデータを作成したい場合に☑します。
☐の場合は、指定した図形と同じ属性になります。

■操 作

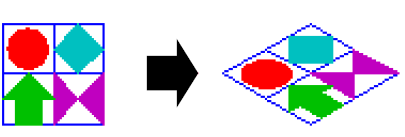

[平面図変形の場合]

指定した図形を、平面図用に変形したアイソメ図を作成します。

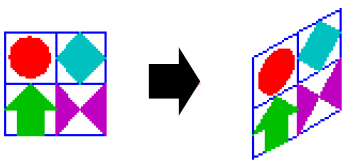

[左側面図変形の場合]

指定した図形を、左側面図用に変形したアイソメ図を作成します。

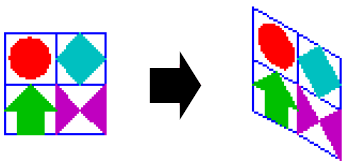

[右側面図変形の場合]

指定した図形を、右側面図用に変形したアイソメ図を作成します。
