線分円(半径固定)

設定した半径の円を線分化して作図します。

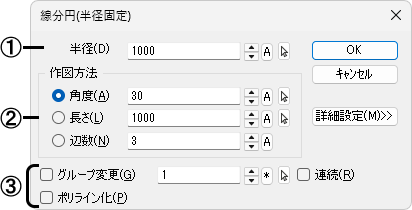

①作図する線分円の半径を設定します。

②作図する方法を指定します。

[角度]

中心角度を設定して線分円を作図します。

[長さ]

１辺の長さを設定して線分円を作図します。

[辺数]

辺の数を設定して線分円を作図します。

[角度]例：45°	[長さ]	[辺数]例：辺数＝８

③設定する項目を☑します。

[グループ変更]

グループ番号を変更して作図する場合に☑し、その番号を設定します。

[ポリライン化]

線分円を閉じたポリラインとして作図します。

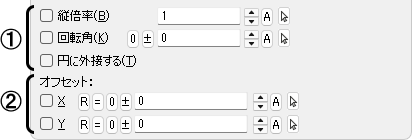

[詳細設定]ボタンをクリックすると、ダイアログが追加表示されます。

①設定する項目を☑します。

[縦倍率]

円の縦横比を変更する時に半径を１としてＹ方向に掛ける倍率を設定します。

例：縦倍率＝0.5	例：縦倍率＝1.5

[回転角]

回転して作図する場合に、その角度を設定します。

[円に外接]

通常は指定ポイントを通る円に内接して作図しますが、指定ポイントを通る円に外接して作図します。

[回転角]例：45゜	[☐円に外接]	[☑円に外接]

②カーソルから配置する時の基準点を離して作図する場合に☑し、その距離を設定します。

また、ボタンをクリックすると、[半径]で設定した値になります。

例：Ｙ＝500と設定した場合

カーソルに設定された半径の線分円が表示されます。作図する位置を指示すると、設定した半径の線分円が描けます。
