2次元変換

3次元データを2次元データに変換します。

3次元図形を選択して、2次元データに変換します。

• 選択モードについては[選択]メニューを参照してください。

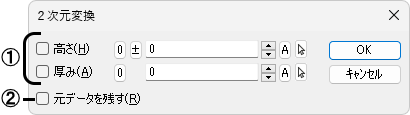

■ダイアログ

①設定する項目を☑します。どちらも☐の場合は、始点と終点の高さが異なる線分は始点の高さで変換されます。

[高さ]

GLからの距離を設定します。

[厚み]

図形の厚みを設定します。

• [☑高さ]にして、値を0に設定した場合は、すべて高さ0の位置に変換されます。

②元の図形を残す場合に☑します。

補足

• 変換された図形は、パッケージ化されたポリラインなどになります。
• 3次元のブロックやシンボルなどは2次元のデータには変換できません。
• 3次元編集画面で厚み・高さを確認してください。

※LE版では3次元編集はできません。
