円･円弧線分化

[リボンメニュー]

[編集(E)]メニュー→[円･円弧線分化(ZL)]→[円･円弧線分化(1)]

[コマンド名称]

C2LINE

[コマンドコード]

J244

[ショートカット]

－

[ポップアップメニュー]

10ページ

[プルダウンメニュー]

[修正(M)]→[線分変換(－)]→[円･円弧線分化(L)]

円、円弧を線分円、線分円弧に変換します。

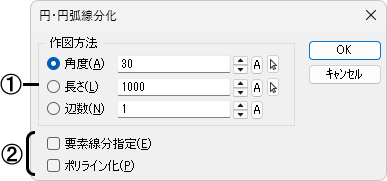

■ダイアログ

①線分化する方法を指定します。

[角度]

中心角度を設定して円または円弧を線分化します。

[長さ]

１辺の長さを設定して円または円弧を線分化します。

[辺数]

辺の数を設定して円または円弧を線分化します。

[角度]例：45°

[長さ]

[辺数]例：辺数＝８

②設定する項目を☑します。

[要素線分指定]

ポリライン図形の円弧要素を１つずつ指定します。☐の場合は、ポリライン図形の円弧要素をすべて線分化します。

[☐要素線分指定]

[☑要素線分指定]

[ポリライン化]

線分円を閉じたポリラインとして、線分円弧をポリラインとして作図します。

■操 作

線分化する円を選択します。確認のマウスが表示されます。左ボタン(YES)を押すと、線分円になります。
