連続中抜き

複数のプリミティブ(線分や円・円弧など)の一部を削除します。

■説 明

基準ラインを２本指定し、複数の線分または円弧・楕円弧などをまとめて中抜きします。

• 基準ラインは線分や円・円弧・楕円・楕円弧などのほかにハッチング図形・ポリラインなども指定できます。

• 楕円も円と同様に中抜きします。

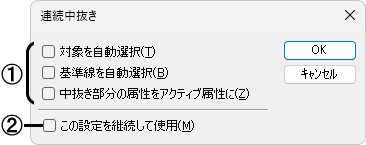

■ダイアログ

①設定する項目を☑します。

• すべて☐にもできます。

[対象を自動選択]

２本の基準線を指定すると対象プリミティブを自動的に選択して中抜きします。

[基準線を自動選択]

対象プリミティブを指定すると基準線を自動的に選択して中抜きします。

[アクティブ属性]

中抜きした部分を、現在の書き込み属性にします。☐の場合は、中抜きした部分が対象プリミティブと同じ属性になります。

②[この設定を継続して使用]☐の場合は、次回コマンド起動時にダイアログの①の☑状態を☐にします。

■操 作

例：[線分]

１．基準となる線分①を指定し、基準となる線分②を指定します。

２．中抜きする線分を選択すると、線分が中抜きされます。これを繰り返して中抜きします。

３．右クリックすると、基準となる線分①の指定に戻ります。

補足

• 中抜きする線分を選択するときに、【標準選択】で下から上にドラッグして選択すると、１度に中抜きすることができます(【クロス選択】、【クロスライン選択】も同じ)。
