破断線

破断線を作図します。

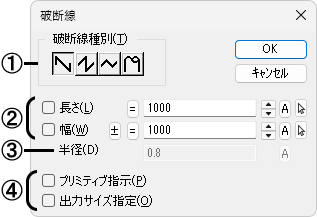

■ダイアログ

①作図する破断線の種類を指定します。

②破断線のサイズを設定します。

[長さ]

破断線の長さを固定するときに☑し、その長さを設定します。☐の場合は、指定した２点間を長さとします。

[幅]

破断線の幅を固定するときに☑し、その幅を設定します。☐の場合は、長さとの組み合わせで幅を設定します。

[☐長さ]

指定した２点間の長さから標準図形を基に幅を自動的に求めます。

[☑長さ]

設定した幅で作図されます。

• [幅]が－の数値の場合は、破断線の上下が逆になります。

③[円断面]を指定した場合に、円筒の断面半径を「1」として破断線の円弧の半径の倍率を設定します。
「0.5」～「1.0」未満の数値を設定します。

• [長さ]、[幅]の設定は無視されます。

④設定する項目を☑します。

[プリミティブ指示]

指定した線分やポリラインの指示した位置に破断線を作図します。☐の場合は、２点指示しその点を結んだ中点に破断線を作図します。

[出力サイズ指定]

出力時のサイズで指定します(現在作業中の図面縮尺に従います)。
☐の場合は、出力時のサイズに図面縮尺の逆数倍掛けた値(例：出力サイズ３㎜、図面縮尺1/100 ３×100＝300㎜)で指定します。

■操 作

[破断線/☑長さ]

一方の端点を指示します。他方の端点を指示すると、破断線が描けます。

[破断線/☑プリミティブ指示/☑長さ]

線分を指定すると、破断線が描けます。

• 作図位置は、スナップモードを設定してから行ってください。

[作図位置/円断面]

１．一方の端点を指示し、他方の端点を指示します。

２．方向を指定すると、円断面が描けます。

補足

• 円断面の半径の計算では、①と②を結ぶ２点間の距離を二等分した長さに、指定した[半径]の倍率を掛けて半径とします。この半径で描く円弧が、“１点目と中点”および、“中点と２点目”を通る円断面をつくるよう自動作図します(倍率が大きいほど円断面の厚みは薄くなります)。
