ボックス(3点指定)

底辺と高さを指定して矩形を作図します。３点または線分を指示します。

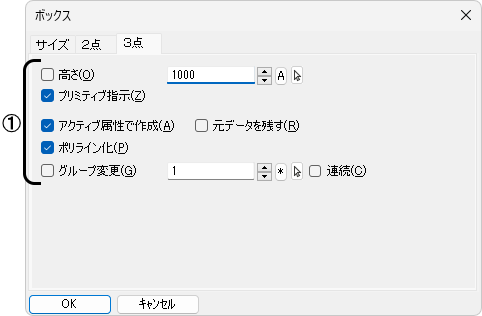

■ダイアログ

①設定する項目を☑します。

[高さ]

高さを指定して作図する場合に☑をし、その高さを設定します。３点目は方向になります。☐にすると、３点指定で作図します。

[プリミティブ指示]

すでに描かれている線分を底辺の図形として作図する場合に☑します。

[アクティブ属性で作成]

プリミティブ指示で作図する場合に、指示した線分と同じ属性で作図する場合、☐にします。☑にすると、アクティブ属性で作図します。

[元データを残す]

プリミティブ指示で作図する場合に、☑にすると、指示した元の線分が残ります。
指示した線分を削除する場合、☐にします。ポリラインや複合図形の一部の場合には削除されません。

[ポリライン化]

矩形を閉じたポリラインとして作図する場合に☑します。塗りカラーが設定されている場合は、現在の塗りカラーで塗りつぶされて作図されます。

[グループ変更]

グループ番号を変更して作図する場合に☑し、その番号を設定します。

• [☑連続]にすると、矩形を１つ作図するごとに、グループ番号を自動的に更新します。

  ---

■操 作

例：3点指定の矩形を描く

[☐高さ/☐プリミティブ指示]

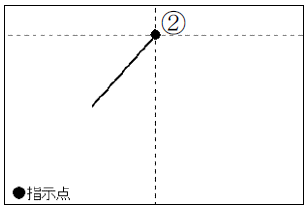

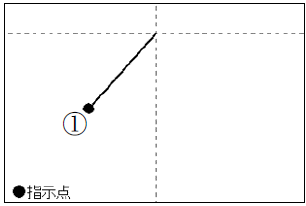

１．１点目を指示するとラバーバンドが表示されます。２点目を指示します。

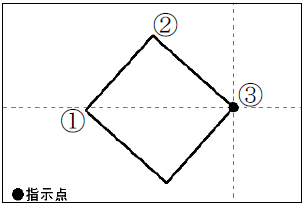

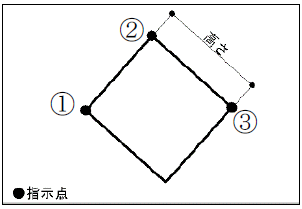

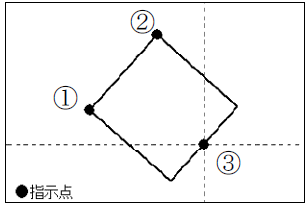

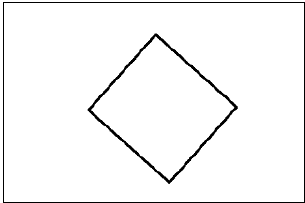

２．カーソルを動かすと矩形が表示されます。３点目を指示すると１点目と２点目を底辺とし、２点目と３点目を高さとした矩形が作図されます。

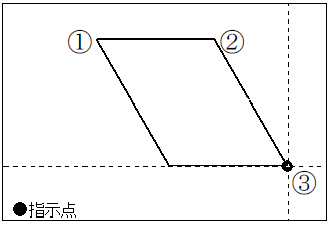

• ３点目で[Ctrl]キーを押しながらクリックすると、平行四辺形が描けます(１点目と２点目を底辺として３点目は自由な点が取れます)。

例：プリミティブ指示して矩形を描く

[☐高さ/☑プリミティブ指示]

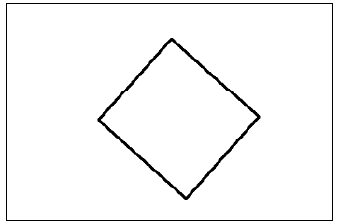

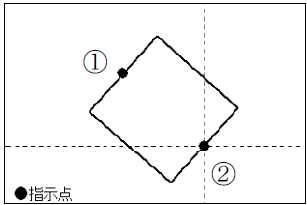

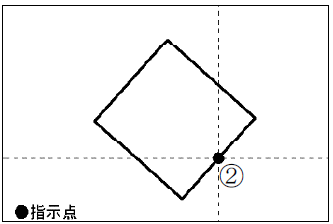

線分を指示しカーソルを動かすと矩形が表示されます。２点目を指示すると線分が底辺となる矩形が作図されます。
