ブロック登録

現在作図している図面上の図形をグループ化し、ブロックとして登録します(登録できる線本数は65,536本までです)。

ブロックは、複数の図形が１つの要素となるので、ファイルに保存されるデータ量が増えるのを防ぎます。また、名前で登録、参照することができ、同じ図形を複数個配置するときに有効です。
登録したブロックと、図面に配置した同じブロックは関連性を持っていますので、登録したブロックを変更すると、図面に配置した同じブロックも変更されます(『ユーザーズマニュアル』の「第２章DRA-CADの概要」の｢2.4.8複合図形■ブロック」を参照)。

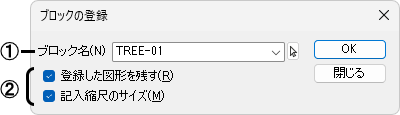

■ダイアログ

①ブロックとして登録する名前を設定します。

• 名前の入力は、半角で最大256文字までです。

②設定する項目を☑します。

[登録した図形を残す]

ブロックとして登録後、図形を残します。☐の場合は、登録後、図形を消去します。

[記入縮尺のサイズ]

記入縮尺が図面縮尺と違う場合に、記入縮尺のサイズでブロックとして登録します。

■操 作

[新規登録]

１．名称を入力します。

２．ブロック化する図形を選択します。基点を指示すると、登録されます。

• 基点は配置する時の基準点になります。

[上書き登録]

１．上書き登録する名称を選択します。

２．ブロック化する図形を選択すると、確認のダイアログが表示されます。

３．[はい]ボタンをクリックし、基点を指示すると、上書き登録されます。

補足

• 登録したブロックは、【ブロック挿入】コマンドで図面に配置します。
  またブロック化した図形は【ブロック分解】または【分解】コマンドで個々のプリミティブ(線分､円､文字など)に戻すことができます。
• ブロックは現在の図面ファイルに登録されます。ブロックを登録後は、上書き保存または名前をつけて保存してください。
• 属性情報や印刷情報、用紙情報などは現在の図面の設定が使用されます。
• 登録してあるブロックを【ブロックリスト】コマンドで、一覧表示することができます。配置、削除、ファイルへの読み書き、他図面のブロックのインポートが行えます。
• オブジェクトや画像はブロックとして登録できません。
