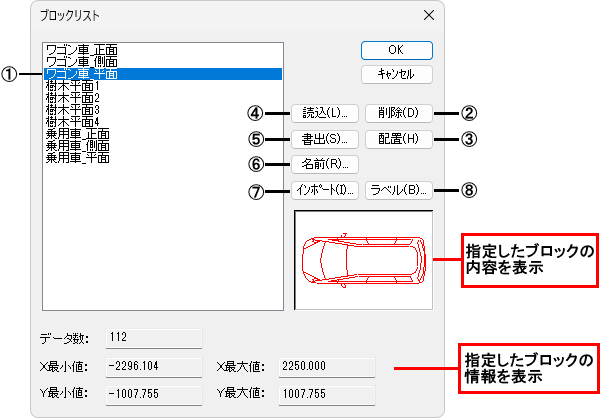

ブロックリスト

登録したブロックの一覧を表示します。配置、削除、ファイルへの読み書き、他図面からのブロックのインポートが行えます。

①現在の図面ファイルに登録されているブロック名が一覧表示されます。ここからブロックを選択します。

②一覧表示から選択したブロックを削除します。図面上に配置しているブロックは削除できません。

③一覧表示から選択したブロックを配置します(詳細は【ブロック挿入】コマンドを参照)。

④ファイルとして保存してある図面をブロックとしてリストに登録します(詳細は【ブロック挿入】コマンドの[ファイルから登録]を参照)。

⑤名前をつけて保存ダイアログボックスを表示します(詳細は【名前をつけて保存】コマンドを参照)。
書き出したいファイル名を入力(ファイル名の初期値はブロック名が入ります)し、一覧表示から選択したブロックを別の１つのファイルとして保存します。

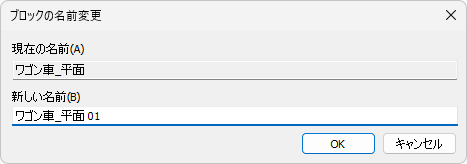

⑥ブロックの名前を変更します。[新しい名前]に入力します。

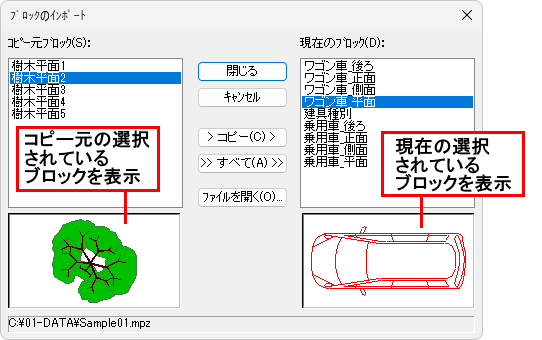

⑦ブロックのインポートダイアログボックスを表示します。ここでは、他図面で登録しているブロックを読み込みます。

[コピー元ブロック]

[ファイルを開く]で指定したファイルのブロックが一覧表示されます。参照したいブロック名を選択します。

[現在のブロック]

現在のブロック一覧が表示されます。

[閉じる]ボタン

現在のブロック一覧の設定で更新し、ダイアログボックスを閉じます。

[キャンセル]ボタン

ブロックのインポートを中止します。

[コピー]ボタン

選択した[コピー元ブロック]を[現在のブロック]にコピーします。

[すべて]ボタン

[コピー元ブロック]をすべて[現在のブロック]にコピーします。

[ファイルを開く]ボタン

ファイルを開くダイアログを表示し、ブロックを読み込みたいファイルを選択します(詳細は【開く】コマンド参照)。

⑧ラベルを含んだブロックの場合に、ラベル編集ダイアログを表示します。ここでは、入力する順番を入れ替えたり、値を変更したりすることができます(詳細は【ラベル属性編集】コマンドを参照)。

[↑][↓]

ブロック挿入時に表示されるラベル値の入力順序を変更します。

補足

配置したブロックは、【単一選択】でプリミティブとして選択することができます。
また、【ブロック分解】または【分解】コマンドを実行すると、線分データになり、編集を加えることができます。
配置位置の指示のときに[Ctrl]キーを押しながらクリックすると【環境設定】コマンドの「操作」－「マウス」－[CTRL＋クリック回転角]で設定した角度だけ回転します。
[インポート]で同じ名前のブロックが[現在のブロック]に設定されている場合には、上書きするのか名前を変更するのかとダイアログが表示され、決定することができます。
【図形のプロパティ】コマンドまたは【プロパティパレット】でブロックの挿入基点などを変更することができます。
属性情報や印刷情報、用紙情報などは現在の図面の設定が使用されます。
ブロックをDWG/DXFのファイル形式で保存する場合は、DWG/DXF書き出しダイアログが表示されます(詳細は【名前をつけて保存】コマンドを参照)。
配置したブロックのラベルは、【ラベル属性編集】コマンドで編集することができます。
ラベルを含んだブロックを複数配置した場合は、【ラベル集計】コマンドでラベル値の集計を行い、Excelなどに貼り付けることができます。
