渡り配線

[リボンメニュー]

[作図(D)]メニュー→[配線(ZN)]→[渡り配線(2)]

[コマンド名称]

BEWIRTRANS

[コマンドコード]

J638

[ショートカット]

－

[ポップアップメニュー]

21ページ ※LE版では14ぺージ

[プルダウンメニュー]

[設備(B)]→[渡り配線(T)]

渡り配線を作図します。

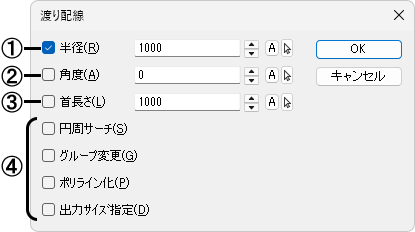

■ダイアログ

①配線の角を円弧で面取りする場合に☑し、その半径を設定します。

[☐半径]

[☑半径]

②２点間を曲がりのある斜めの配線で結ぶ場合に☑し、その角度を設定します。☐の場合は、水平・垂直方向の線分で作図されます。

③配線の首部分の長さを指定する場合に☑し、その長さを設定します。☐の場合は、長さを図面から指定します。

[角度]

[首長さ]

④設定する項目を☑します(詳細は【配線】コマンドを参照)。

■操 作

例：☑半径/☑角度/☑首長さ/☑円周サーチ

１．１点目を指示するとラバーバンドが表示されます。２点目を指示します。

２．方向を指定すると、配線が描けます。
