設備図形円形配置

[リボンメニュー]

[作図(D)]メニュー→[配線(ZN)→[図形円形配置(6)]

[コマンド名称]

BEOBJCIRINS

[コマンドコード]

J642

[ショートカット]

－

[ポップアップメニュー]

21ページ ※LE版では14ぺージ

[プルダウンメニュー]

[設備(B)]→[設備図形円形配置(C)]

図形を円・円弧にコピーし、均等配置します。図形の基準点は選択した図形の中心になります。

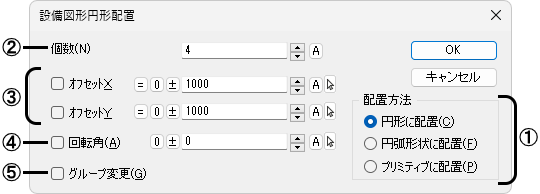

■ダイアログ

①配置する方法を指定します。

[円形に配置]

図形を指定した円形に均等に配置します。

[円弧形状に配置]

図形を指定した円弧形状に均等に配置します。

[プリミティブに配置]

図形をすでに描かれている円、円弧形状に均等に配置します。

[円形に配置]

[円弧形状に配置]

②配置する個数を設定します。

③基準点から離して配置する場合に☑し、その距離を設定します。
開始位置によって違いますが、円の接線方向がX方向(右回りが＋)になります。

例：[円形に配置]Ｘ、Ｙ＝500

④回転して配置する場合に☑し、その角度を設定します。

例：[円形に配置] 45゜

⑤グループ番号を変更して複写する場合に☑します。図形ごとに更新して複写します。

■操 作

例：個数＝５

[円形に配置]

１．図形を選択し、円の中心を指示します。

２.        配置の開始位置を指示すると、図形が円形に均等に配置されます。

[円弧形状に配置]

１．図形を選択し、円の中心を指示します。

２．配置の開始位置を指示し、配置の終了位置を指示すると、図形が円弧形状に均等に配置されます。

[プリミティブに配置]

図形を選択します。配置する円弧(円)を指定すると、図形が均等に配置されます。

補足
