平均天井高算定

部屋形状を表すポリラインと、ポリラインの近傍にある高さを表す文字列から、平均天井高さを算定します。根拠となる求積図と面積表、体積表、算定表を作成します。

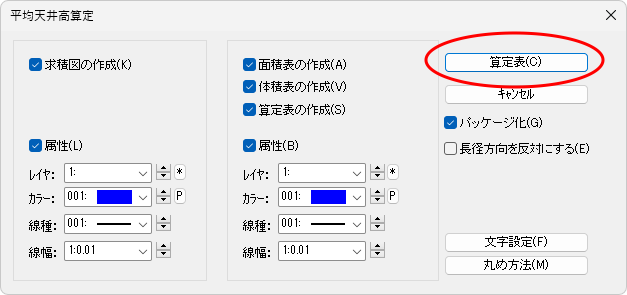

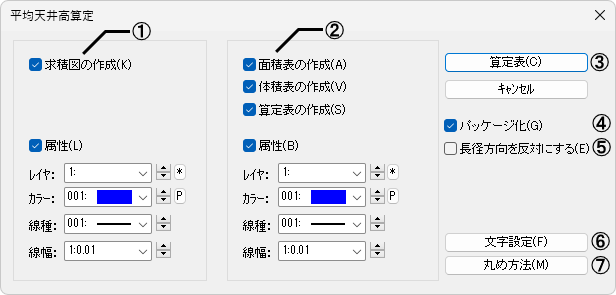

■ダイアログ

①求積図を作成する場合に☑します。

[属性]

属性(レイヤ･カラー･線種･線幅)を指定する場合に☑し、番号を設定します。

☐の場合は、現在の書き込み属性で作図します。

②面積表、体積表、算定表を作成する場合に☑します。

[属性]

属性(レイヤ･カラー･線種･線幅)を指定する場合に☑し、番号を設定します。

☐の場合は、現在の書き込み属性で作図します。

③①②で☑を入れた項目の算定表を作成します。

④面積表・体積表・算定表をそれぞれパッケージ化する場合に☑します。
パッケージ化された面積表・体積表・算定表は、【表作図/編集】コマンドで読み込み、編集することができます（表の読み込みについては、【表作図/編集】コマンド参照）。

⑤長径方向を反対にする場合に☑します。

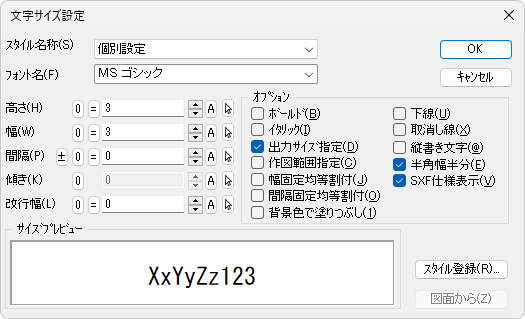

⑥文字サイズを設定します。

求積図・面積表・体積表・算定表を作成する時の文字サイズを設定します(詳細は【文字記入】コマンド参照)。

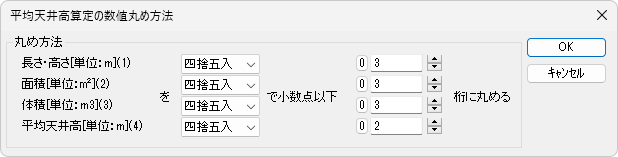

⑦数値の丸め方法を設定します。

表の数値の丸め方法を設定します。指定できる値は、｢長さ・高さ｣、｢面積｣、｢体積｣、｢平均天井高｣となります。

• 丸めを行う単位は｢ｍ｣、｢㎡｣、｢㎥｣になります。

■解 説

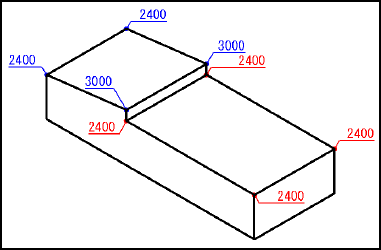

1つの部屋で天井の高さが違う場合

作図の詳細は「◆部屋の形状を入力する際のポイント」、「◆文字列を入力する際のポイント」でご説明します。

◆部屋の形状を入力する際のポイント

• 閉じたポリラインで入力する
• 高さが違う部分は分ける。レイヤも分ける

★例：勾配天井部分と同じ高さ部分に分ける

以下の条件で描いた部屋形状は選択対象外となり選択できません。

• 線分
• 開いたポリライン
• 円弧を含む閉じたポリライン
• 拡張ポリライン

対応している形状

高さが同じ場合：すべての平面形状の部屋に対応（円弧はのぞきます）。

高さが違う場合：以下の条件で描いた平面形状の部屋に対応

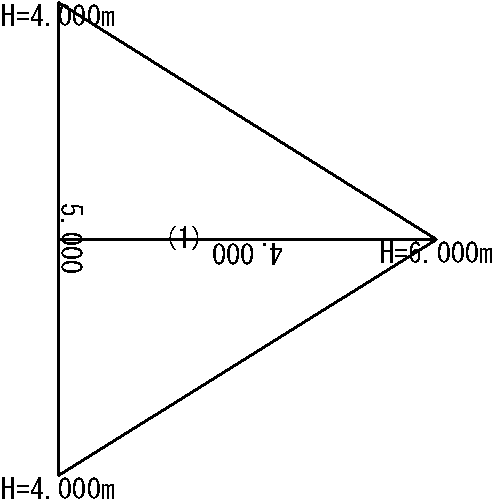

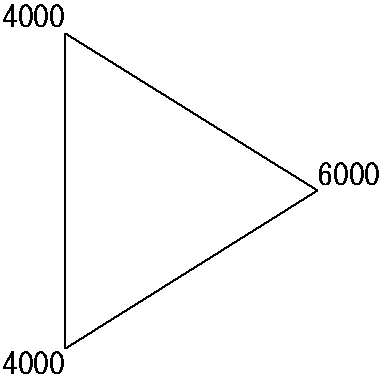

三角形：2点の高さが同じで1点の高さが違う片流れの場合のみ対応

長方形：一辺の頂点2点が同じ高さ、向いあう辺の頂点2点が同じ高さの片流れの場合のみ対応

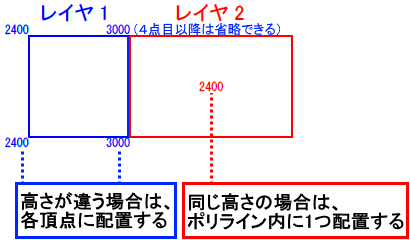

◆文字列を入力する際のポイント

• 部屋と文字を同じ1つのレイヤにして、分けた範囲ごとにレイヤを分けて入力します。

• ここではわかりやすく色も変えています。

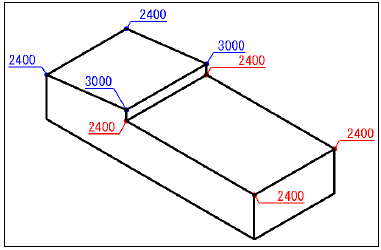

• 勾配天井の場合は、各頂点に文字を配置します（3点の高さがあれば面が決定するため、4点目以降の高さの入力は省略できます。ここでは高さがわかるようにすべての頂点に文字を配置しています）。

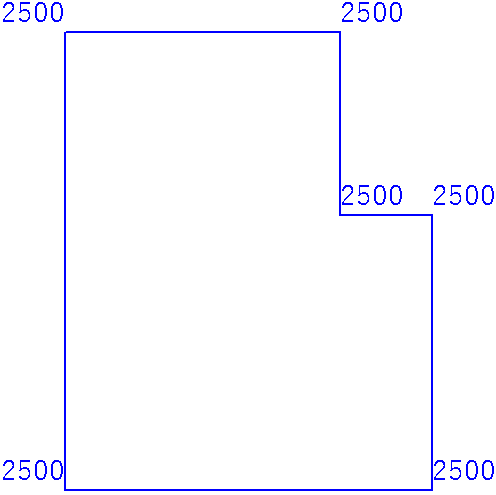

  天井高さが同じ場合は、ポリライン内に1つの文字を配置します。

• 高さを表す文字列を「半角」、「単位はmm」で入力します。

• 全角文字で入力された文字列は無視され、計算式に０ｍとして算定されます。

• 各頂点から1000mm以内に文字列の原点または中央点が入るように文字を配置します。

上記の条件で文字列が見つからない場合は、計算式に０ｍとして算定されます。

下記のように作図します。

★4点目以降の高さの入力は省略できます。

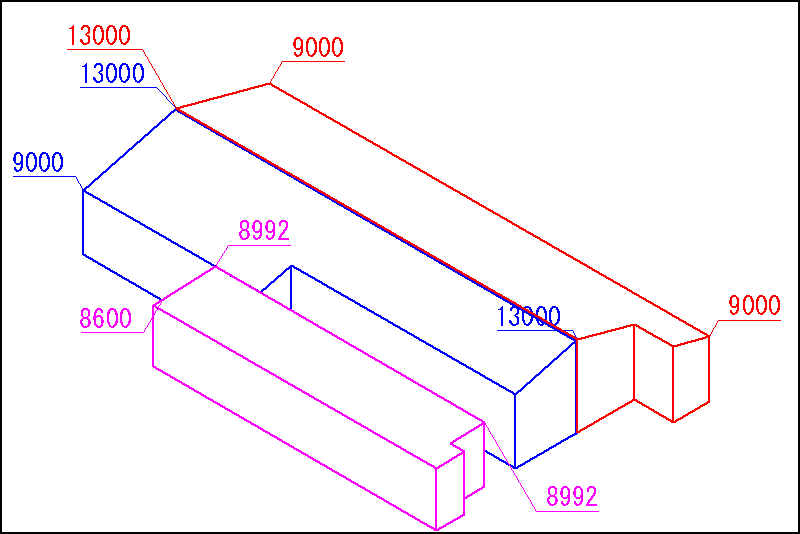

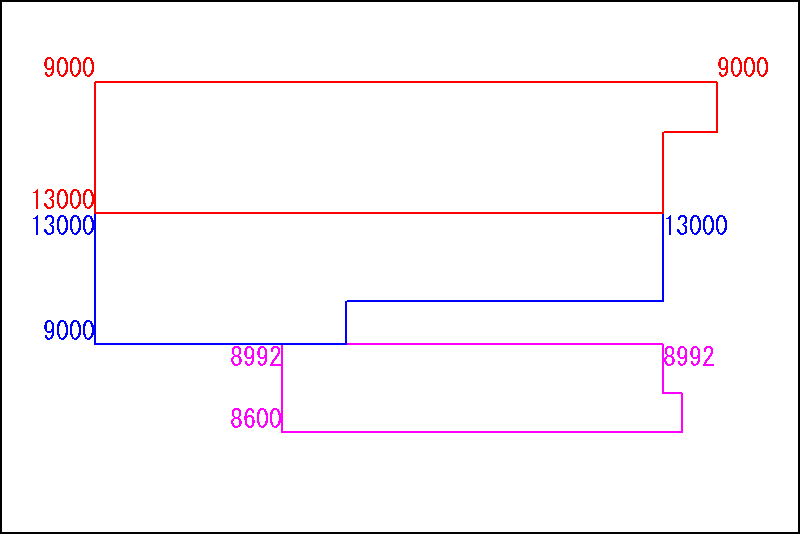

◆五角形以上の形状を入力する際のポイント

• 勾配が異なる部分を分けて作図します。
• 勾配の高さの文字列は3点を記載します。4点目以降の入力は省略できます。

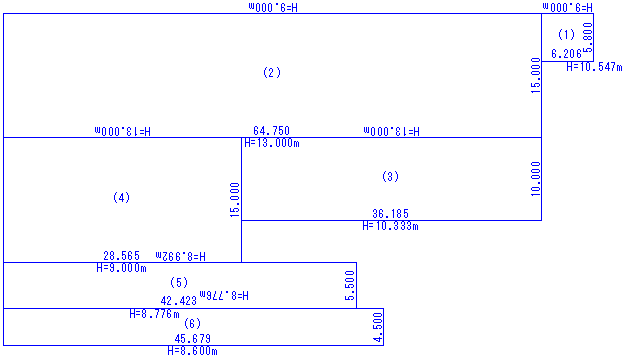

• 五角形以上の場合は、自動で長方形優先に分割して面積を求めます。
• 入力されていない頂点の高さも入力された3点の高さから計算によって求めます。

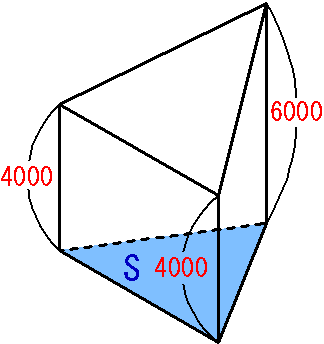

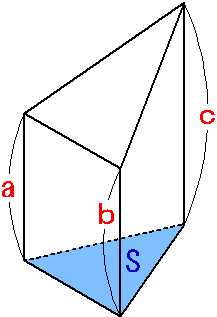

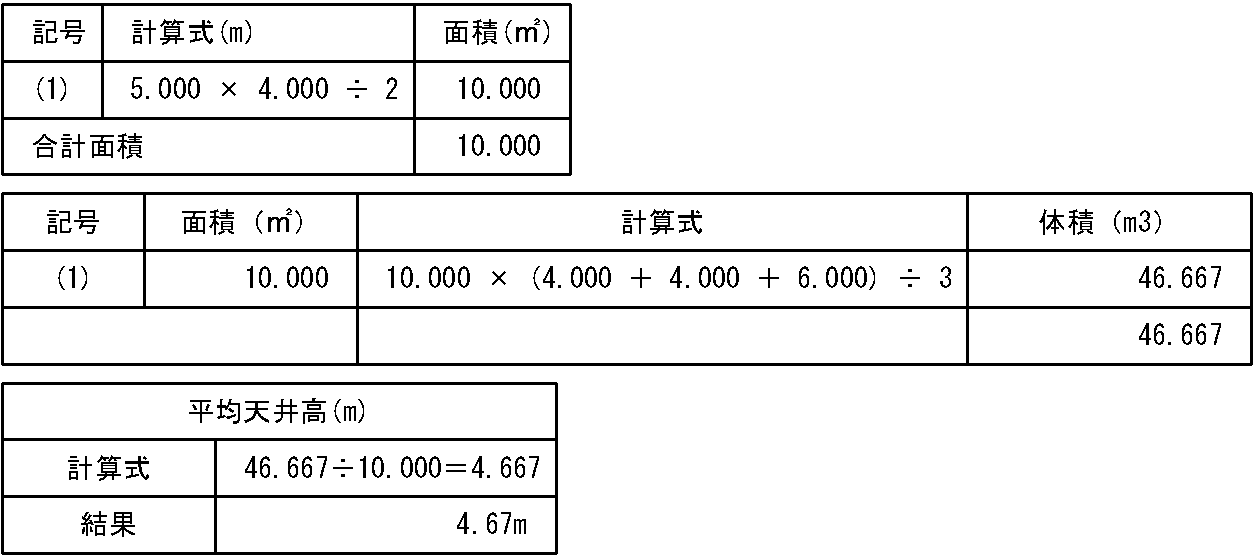

切頭三角柱の体積を求める公式は以下となります。

■操 作

例：「勾配天井の部分」と「天井高さが同じ部分」を分けて作図します。

１．部屋の形状を「閉じたポリライン」で作図します。

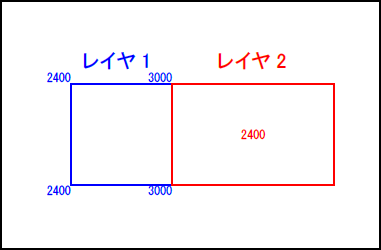

【ボックス（2点）】コマンドで勾配天井部分の部屋を対角に2点指示して作図します（レイヤ1）。
レイヤを分けて、同じ高さの部屋の部分を作図します（レイヤ2）。
※ここではわかりやすく色も分けています。

【ボックス】や【ポリライン】コマンドで作図します。

• 四角の形状は【ボックス（2点）】コマンドで、[☑ポリライン化]に☑を入れて作図します。
• すでに線分で入力した部屋は、【ポリライン化】コマンドで、[☑図形を閉じる]に☑を入れてポリラインに変更できます。

２．天井の高さを表す文字列を【文字記入】コマンドで入力します。

各頂点の天井の高さが違う場合は、各頂点から1000mm以内に文字列の原点または中央点が入るように文字を配置します。

★ここでは高さがわかりやすいように、すべての頂点に配置しています。４点目以降は省略できます。

天井の高さが同じ場合は、ポリライン内に文字を1つ配置します。

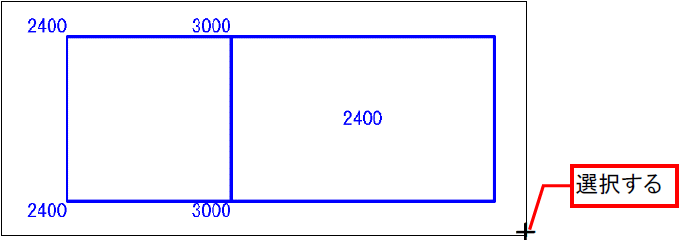

３．【平均天井高算定】コマンドを実行し、各項目を設定します。[算定表]ボタンをクリック後、部屋を選択します。

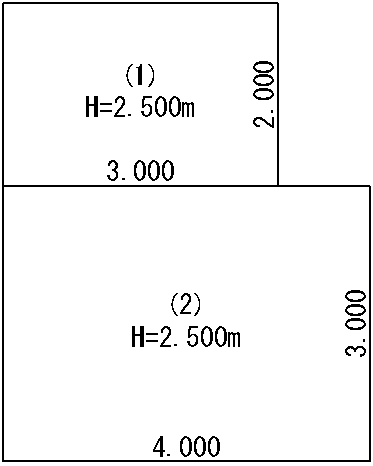

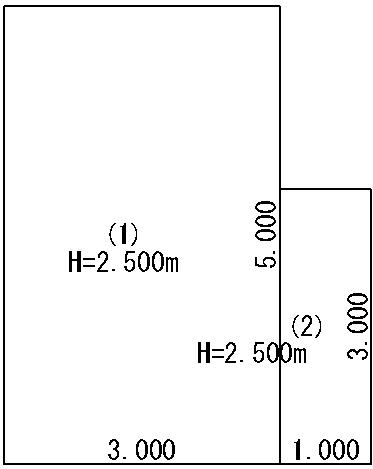

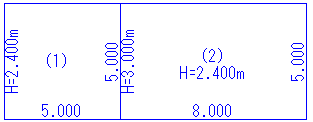

４．[☑求積図の作成]の場合は、求積図が作成されます。任意の位置に配置します。

５．続けて、[☑面積表の作成]の場合は、面積表が作成されます。任意の位置に配置します。

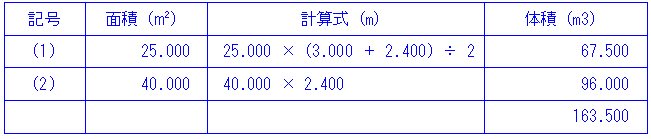

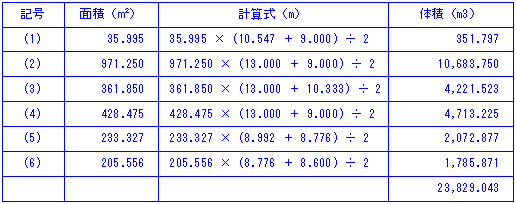

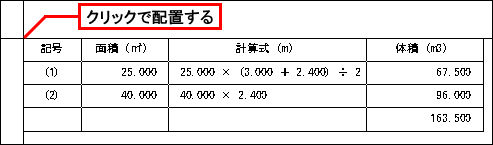

６．続けて、[☑体積表の作成]の場合は、体積表が作成されます。任意の位置に配置します。

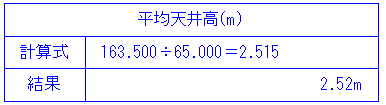

７．続けて、[☑算定表の作成]の場合は、算定表が作成されます。任意の位置に配置します。

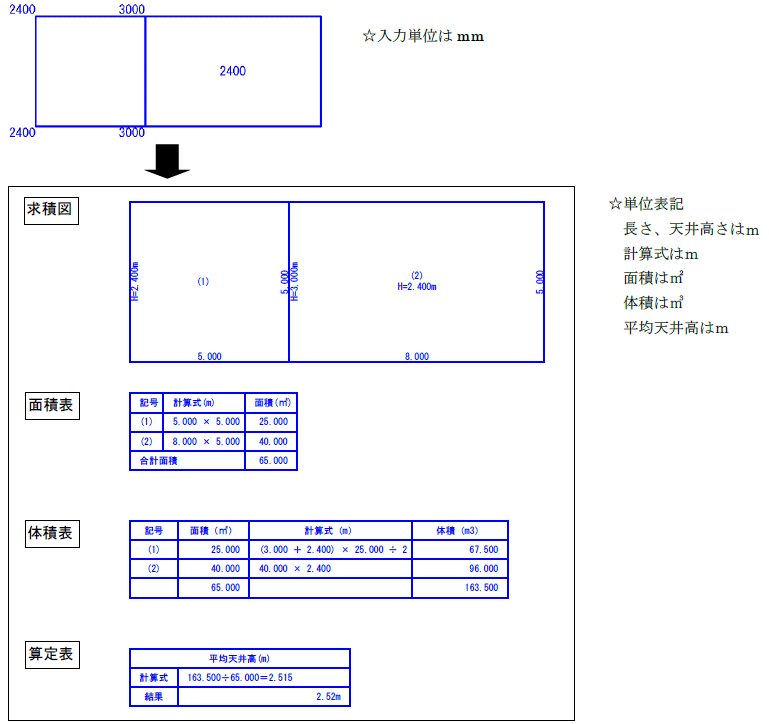

[部屋形状と天井の高さを表す文字列から求積図・面積表・体積表・算定表を作成]

◆折り上げ天井や下がり天井にも対応

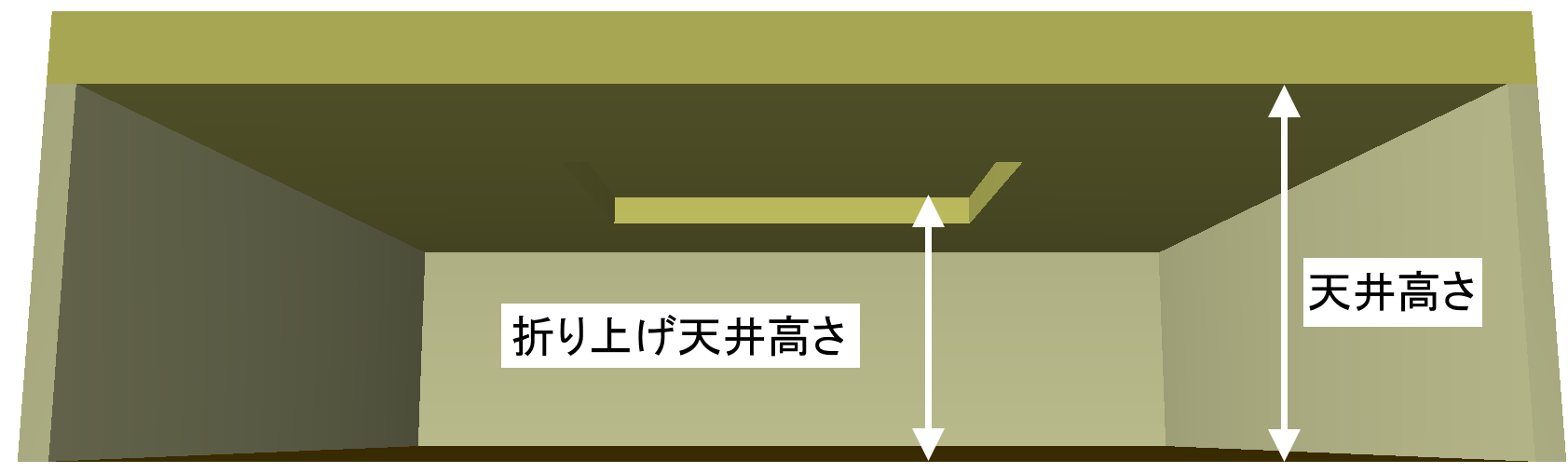

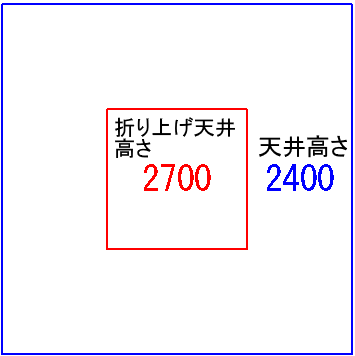

例：折り上げ天井 :高さの違う折り上げ天井部分と天井部分を分けて入力します。

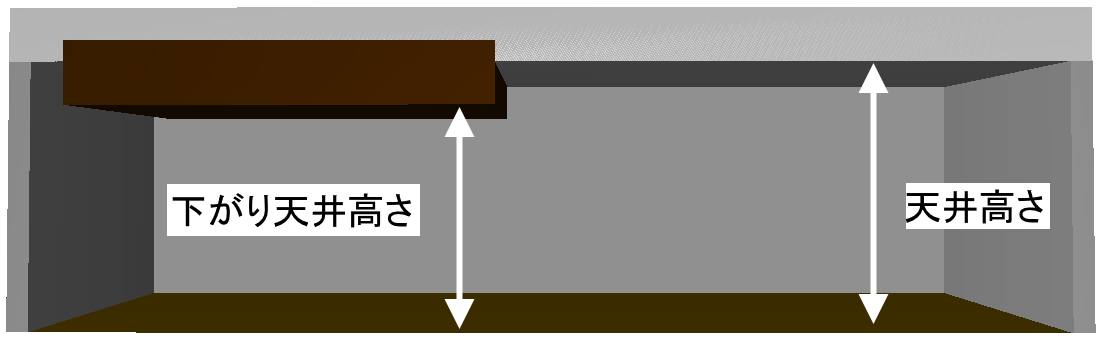

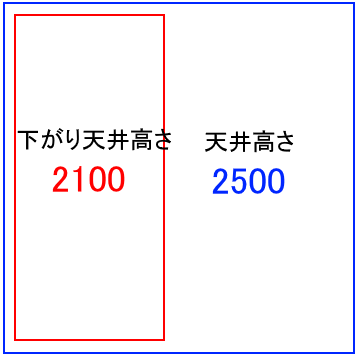

例：下がり天井 :高さの違う下がり天井部分と天井部分を分けて入力します。

補足

• 勾配天井の中に折り上げ天井、下がり天井の場合は対応していません。
• 勾配のない天井の中に、勾配のある折り上げ天井、および下がり天井の場合は対応しています。
