属性設定

書き込み属性を設定します。

各項目を設定し、[OK]ボタンをクリックすると、すべての書き込み属性が一度に設定できます。

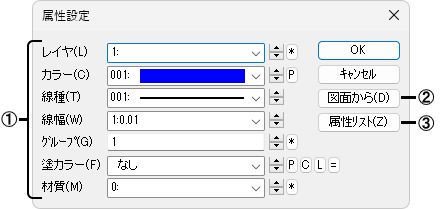

■ダイアログ

• [ホーム(H)]メニューから〔属性〕パネルのをクリックしても【属性設定】コマンドを実行できます。

①各属性を設定します。

[レイヤ]

レイヤ番号（0番~256番）を設定します。

• レイヤ0番は特殊なレイヤです。その他のレイヤ番号と同じように、表示/非表示や作図などは行えますが、シンボル、ブロック、パッケージがレイヤ0番で作成されている場合は特別な処理が行われますので、注意が必要です。レイヤ0番で作成されたシンボル、ブロック、パッケージは、シンボル、ブロック、パッケージの中にある個々の線分や文字などのレイヤ番号でレイヤの表示/非表示が行えます。
• 表示/非表示の切り替えやレイヤ名の設定などの詳細は【レイヤパレット】を参照してください。

[＊]ボタン

クリックすると、表示している番号以降の使用されていない番号に設定されます。

[カラー]

色（1番~256番）を設定します。

• 色を作成する方法の詳細は【カラー設定】コマンドを参照してください。
• 表示されている色は、現在編集中の図面で定義されている色です。カラー設定のRGB値は図面ごとに設定できるため、違う図面を開いた場合はカラー設定が異なる場合があります。

[Ｐ]ボタン

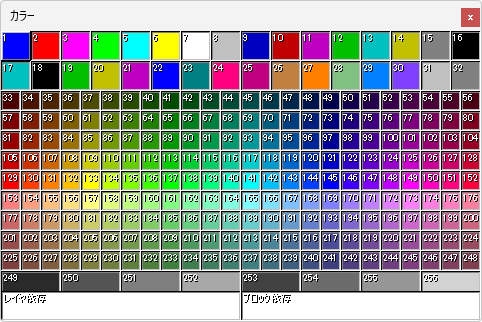

クリックするとカラーパレットが表示され、カラーの設定を行うことができます。

[線種]

線の種類（1番~16番）を設定します。

• 空き間隔などの設定や新しい線種の作成方法の詳細は【線種設定】コマンドを参照してください。

[線幅]

線の幅（1番~16番）を設定します。

• 線幅の作成方法の詳細は【線幅設定】コマンドを参照してください。

[グループ]

グループ番号（0番~65535番）を設定します。

[＊]ボタン

クリックすると、表示している番号以降の使用されていない番号に設定されます。

[塗カラー]

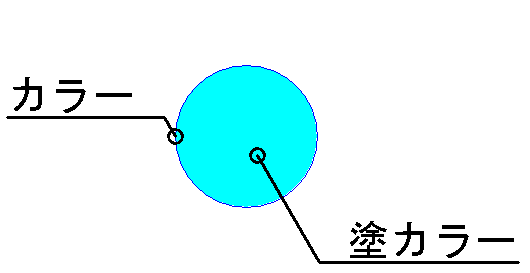

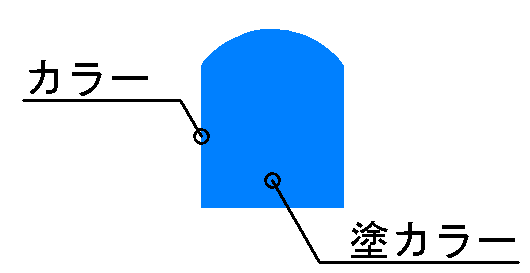

円や閉じたポリラインなどの場合に、塗りつぶしが可能です。塗りつぶす色（1番~256番）を設定します。

• 任意の色を設定した場合は、塗りカラー番号に[Custo]と表示され、画面の背景色を設定した場合は、塗りカラー番号に[Back]と表示されます。
  また、｢なし｣を指定した場合は、図形を塗りつぶしません。

[Ｐ]ボタン

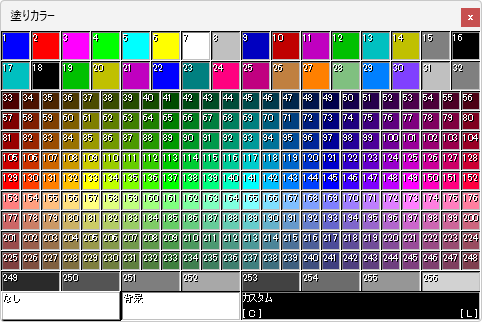

塗りカラーパレットが表示され、塗りカラーの設定を行うことができます。

[C]ボタン

色の設定（カラー）ダイアログが表示され、任意の塗りカラーを設定できます。

[L]ボタン

カラーリストダイアログが表示され、リストに登録されている任意の塗りカラーを設定できます。

• 色の設定（カラー）ダイアログ、カラーリストダイアログについては、【カラー設定】コマンドを参照してください。

[＝]ボタン

[カラー]で設定した色と同じ色を設定することができます。

[材質]

3次元編集のレンダリングで使用する材質番号（1番~200番）を設定します。

• 初期値では材質0番が設定されています。0番は特殊な番号になります。詳細は【材質変更】コマンドを参照してください。

[＊]ボタン

クリックすると、表示している番号以降の使用されていない番号に設定されます。

②[図面から]ボタン
図面上の図形を指定して、その属性を取得します。

③[属性リスト]ボタン
属性リストダイアログを表示します。(詳細は【属性リスト設定】コマンドを参照)
ここでは、属性リストに登録している属性を指定し、書き込み属性に設定することができます。

補足

• 下記の方法でも、設定することができます。

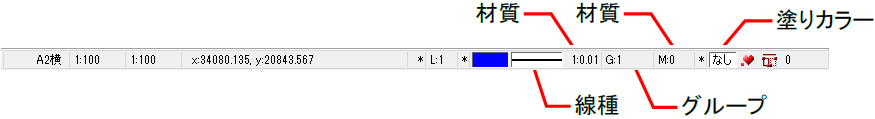

①ステータスバーから各属性をクリックして設定できます。

②[ホーム(H)]メニューから〔属性〕パネルの各属性をクリックして設定できます。

• ステータスバーの属性（レイヤ、カラー、線種、線幅、グループ）を右クリックすると、それぞれの設定ダイアログを表示し、設定を行えます（詳細は各コマンド（【レイヤ設定】、【カラー設定】、【線種設定】、【線幅設定】コマンド）を参照してください）。

• グループについては、直接グループ番号を入力できます。

• ステータスバーでは、以下の方法で使用されていない番号に設定できます。
  レイヤの左の＊ボタン、カラーの左の＊ボタン、塗カラーの左の＊ボタンをクリックすると、表示している番号以降の使用されていない番号に設定されます。

  ---

• 属性に対応している英字と番号を入力し [Enter]キーを押すと、属性を設定できます。

レイヤは[L]、カラーは[C]、線種は[T]、線幅は[W]、グループは[G]

例：レイヤ10番を設定する → L 10 [Enter]キー （以下、[ ]は入力しない）

また、[＊]と組み合わせると、自動的に使用されていない番号を検索し、その最小値を設定します。

★番号を入力すると、指定した番号以降の使用されていない番号を設定できます。

例：レイヤ10番以降の使用されていない番号を設定する → L10 [＊] [Enter]キー
