領域作成

名前を持った領域図形を作成します。

領域図形を単体(1個ずつ)または、一括で作図します。

• 領域図形とは、領域となる「拡張ポリライン」と領域の名称となる「文字」が一体となった図形です。

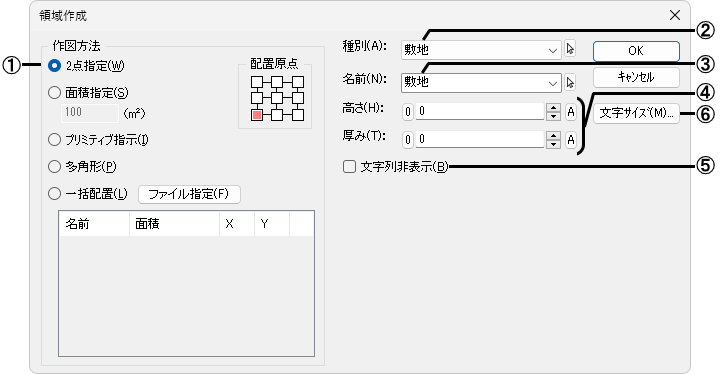

■ダイアログ

①作図する場合の作図方法を指定します。

[2点指定]

対角の2点を指示して領域図形を作図します。

[面積指定]

設定した面積の領域図形を1つずつ、単体で作図します。

[プリミティブ指示]

ポリラインや拡張ポリラインを指示すると、ダイアログで設定された領域図形に変換されます。

[多角形]

連続してポイントを指示して領域図形を1つずつ、単体で作図します。

[多角形]を選択した場合、ポイントを指示後、右クリックすると、編集メニューが表示されます。

• ポイントを3点以上指示しないと、[作図終了]は指定できません。

[一括配置]

複数の領域ポリラインを一括で作図します。

[ファイル指定]ボタンからCSVファイルを指定すると、ダイアログに入力情報が表示されます。配置位置を指定すると、複数の領域ポリラインを一括で配置します。

あらかじめ、｢名前と面積をリストにしたCSVファイル｣、または｢名前と領域のX,Y方向長さをリストにしたCSVファイル｣が必要です。

例：「名前」、「面積」をリストにしたCSVファイルを読み込んだ場合

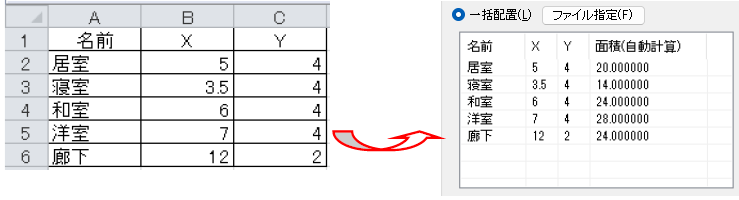

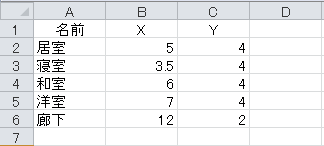

例：「名前」、「X(X方向長さ)」、「Ｙ(Y方向長さ)」をリストにしたCSVファイルを読み込んだ場合

[配置原点]

[面積指定]や[一括配置]を指定した場合に配置する時の基準点を指定します。

②領域の種別(指定なし､敷地､用途地域､建物､階､部屋､窓､ドア)を選択します。

• ボタンをクリックすると、領域の種別を図面から取得することができます。

③領域の名前を選択または直接入力します。

• ボタンをクリックすると、記入する名前を図面から取得することができます。
• 入力された名前は文字列として表示されます。
  SAVE-建築、SAVE-住宅、LAB-SSプログラムへ転送する際に使用します。

※LAB-SSのサポートは終了しておりますのであらかじめご了承ください。ただし、DRA-CADの領域図形データを転送することは可能です（詳細は、【モデル転送】コマンドを参照）。

④領域の高さと厚みを設定します。

• SAVE-建築、SAVE-住宅、LAB-SSプログラムへ転送する際に使用します。

※LAB-SSのサポートは終了しておりますのであらかじめご了承ください。ただし、DRA-CADの領域図形データを転送することは可能です（詳細は、【モデル転送】コマンドを参照）。

[高さ]

領域図形のＸＹ方面からの高さ(Z方向の位置)を設定します。

[厚み]

領域図形の厚みを設定します。

⑤図面上に表示する文字列を非表示にします。

⑥文字サイズ設定ダイアログを表示し、図面上に表示する文字列の文字サイズを設定します(詳細は【文字記入】コマンド参照)。

■操 作

[2点指定]

1点目を指示するとラバーバンド上に矩形が表示されます。1点目の対角上に2点目を指示すると、領域図形が作図されます。

[面積設定/中央中]

カーソルに設定された面積の領域ポリラインが表示されます。作図する位置を指示すると、領域図形が作図されます。

[プリミティブ指示]

作成されたポリラインや拡張ポリラインを指示すると、領域図形が作図されます。

[多角形]

１．1点目を指示するとラバーバンドが表示されます。2点目以降を指示します。

２．右クリックし、編集メニューを表示します。[作図終了]を指定すると、領域図形が作図されます。

[一括配置]

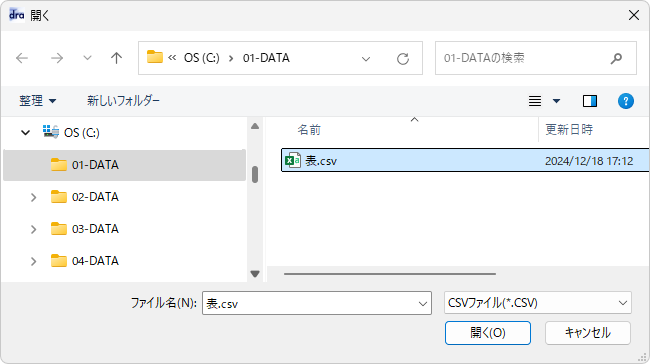

[ファイル指定]ボタンをクリックすると、開くダイアログが表示されます。

CSVファイルを指定すると、ダイアログに入力情報が表示されます。配置する位置を指示すると、指示した場所を中心に、螺旋状に領域図形が作成されます。

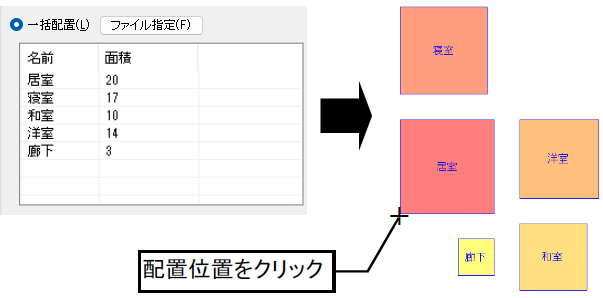

例：「名前」、「面積」を入力したCSVファイルを読み込んだ場合

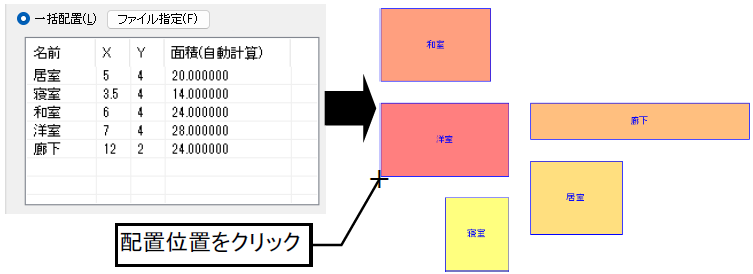

例：「名前」、「Ｘ」、「Ｙ」を入力したCSVファイルを読み込んだ場合

補足

• 【領域集計】コマンドで図面上の領域図形をレイヤ、塗カラー、グループ番号単位で集計し、集計表を作成しますので、あらかじめ集計項目ごとに属性を設定して作成してください。
• 領域図形のポリラインと文字列は、アクティブカラーで作図されます。
• 塗りカラーが設定されている場合、領域内部は現在の塗りカラーで塗りつぶされて作図されます。
• 作成された領域図形は１つのパッケージになっており、【単一選択】でプリミティブとして選択することができます。
• 【ストレッチ】、【ピンセット】コマンドまたは【ポリライン編集】コマンドなどで変形することができます。
• 【環境設定】コマンドの「操作」－「コマンド」－｢コマンド実行中のESCキー｣を[ひとつ戻る]を設定している場合にポイントを指示後、[Esc]キーを押すと、編集メニューが表示されます。
• 【環境設定】コマンドの「表示」－「図形と部品」－[☑ポリライン頂点にマーカー表示]にする、または【表示設定】コマンドの「マーカー表示」－[ポリライン頂点]をONにすると、ポリラインの各頂点に[ポリラインマーカー]で設定されているサイズのマーカーを表示します。
• 【図形のプロパティ】コマンドまたは【プロパティパレット】で名称や文字のフォントサイズなどを変更することができます。
  また、【文字サイズ変更】コマンドでも文字のフォント、サイズなどを変更することができます。
• 図形のプロパティ】コマンドの〔領域属性〕タブで表示される｢名前｣は、領域作成時に設定した名称ですが、〔領域文字〕タブで表示される｢文字列｣は、領域図形で表示される文字列となります。

• 【分解】コマンドを実行すると、各々のポリライン、文字列になり、別々の図形として編集することができます。
• DRA-CAD8以前では、領域データ内の文字などの属性はなくなり、普通の拡張ポリラインになります。
