中心、始点、終点を指示して設定した半径の円弧を線分化して作図します。

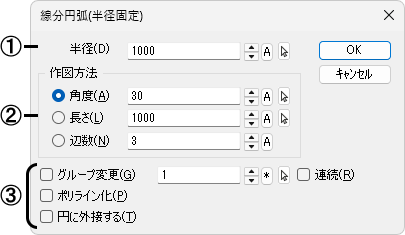

■ダイアログ

①作図する線分円弧の半径を設定します。

②作図する方法を指定します。

[角度]

中心角度を設定して線分円弧を作図します。

[長さ]

１辺の長さを設定して線分円弧を作図します。

[辺数]

辺の数を設定して線分円弧を作図します。

③設定する項目を☑します。

[グループ変更]

グループ番号を変更して作図する場合に☑し、その番号を設定します。

• [☑ 連続]にすると、線分円弧を1つ作図するごとに、グループ番号を自動的に更新します。

[ポリライン化]

線分円弧をポリラインとして作図します。

[円に外接]

指定ポイントを通る円に外接して作図します。☐の場合は、指定ポイントを通る円に内接して作図します。

■操 作

１．線分円弧の中心を指示し、開始点を指示するとラバーバンド上に設定された半径の線分円弧が表示されます。

２．終了点を指示すると、設定された半径の線分円弧が描けます。

• カーソルの移動する方向によって描かれる方向が変わります。
