円弧(2点と半径指定)

両端点を指示して設定した半径の円弧を作図します。

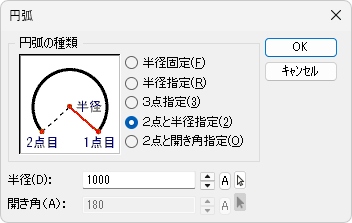

■ダイアログ

詳細は【円弧】コマンドを参照してください。

■操 作

１．円弧の開始点、終了点を指示するとラバーバンド上に設定された半径の円弧が表示されます。

２．方向を指定すると、設定された半径の円弧が描けます。

• カーソルの移動する方向によって円弧が描かれる位置が変わります。

補足

• 【円中心】、【接線】スナップで円弧の中心や円弧に接する点へスナップまたは、【接線】コマンドで円弧に接する線分を作図することができます。
• 【単一選択】でプリミティブとして選択することができます。
• 【図形のプロパティ】コマンドまたは【プロパティパレット】で円弧の半径などを変更することができます。
• 3次元編集モードでは円は投影法により変形されますので、【環境設定】コマンドの「表示」－「図形と部品」－[3D表示の円分割数]で円の分割数を設定し、近似多角形として表示します。

※LE版では、3次元機能はご利用になれません。
