数量集計

数量集計マスターにしたがって集計を行います。

集計する範囲を指定すると、図形要素を属性の組み合わせ(レイヤー、カラー、線種、線幅など)や、ブロック名・パッケージ名・シンボルファイルで識別し、個数、長さ、面積などを集計します。

■操 作

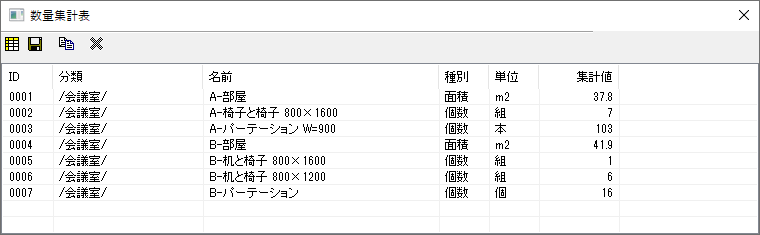

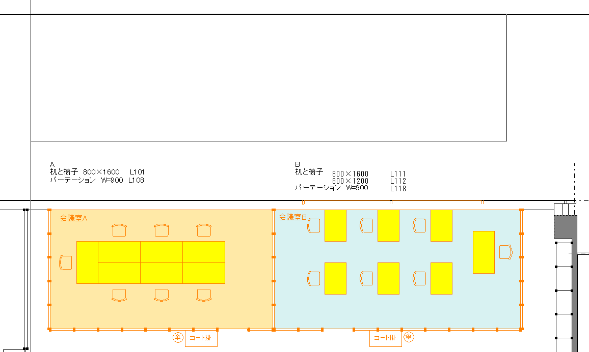

１．集計する範囲を選択すると、集計を開始し、数量集計表ダイアログに集計結果を表示します。

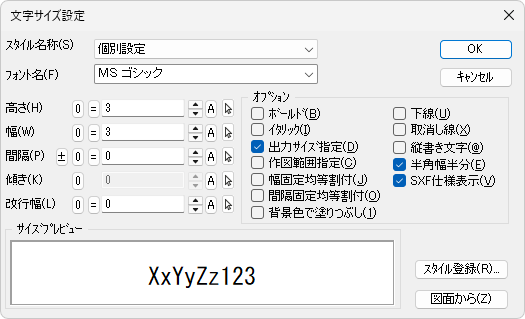

２．アイコンをクリックすると、文字サイズダイアログが表示されます。文字サイズを設定し、[OK]ボタンを

クリックします。

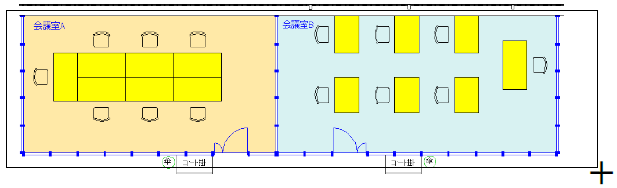

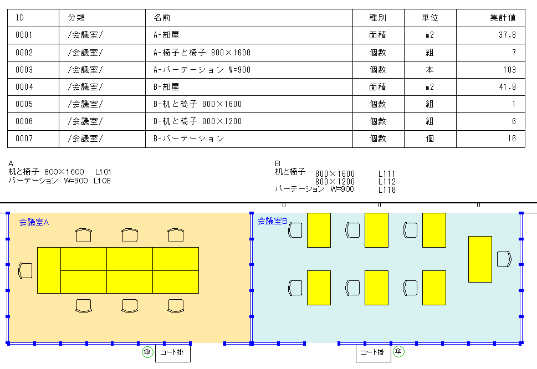

３．作図位置を指示すると、集計表を作図します。

■ダイアログ

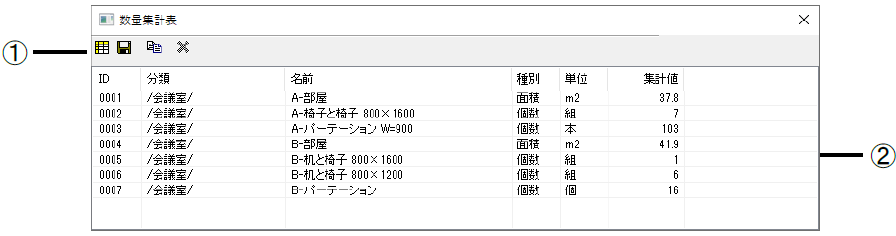

①ツールバー

コマンドの機能がアイコンに割付けられています。

[表作図]

表を作成し、図面に貼り付けます。
文字サイズ設定ダイアログが表示されます(詳細は【文字記入】コマンド参照)。文字のサイズを設定します。

• 文字のサイズで表のサイズも自動的に設定されます。

[ファイル出力]

名前を付けて保存ダイアログが表示されます(詳細は【名前をつけて保存】コマンド参照)。集計結果を保存します。

• 「ファイルの種類」はタブ区切りファイル(.txt)、カンマ区切りファイル(.csv)、HTMLファイルがあります。

[コピー]

選択している集計結果をコピーし、クリップボードに保存します。

• ExcelやWordなどのアプリケーションに貼り付けて利用することができます。

  ---

[閉じる]

ダイアログを閉じます。

②集計結果が表示されます。

補足

• 項目がすべて表示されていない場合は、カーソルをダイアログボックスの境界上に置き、ドラッグしてダイアログボックスのサイズを変更してください。
• 集計結果について
  パッケージやブロックの中にある図形の属性で集計します。ただし、集計アイテムの設定で、パッケージやブロックを☑した場合は、パッケージやブロックを配置した時の属性で集計します。
