属性変更

[リボンメニュー]

[ホーム(H)]メニュー→[属性参照(Z5)]→[属性変更(3)]

[コマンド名称]

ACHANGE

[コマンドコード]

J79

[ショートカット]

－

[ポップアップメニュー]

４ページ

[プルダウンメニュー]

[属性(A)]→[属性変更(M)]

指定したプリミティブ(図形や線分など)の属性を変更します。

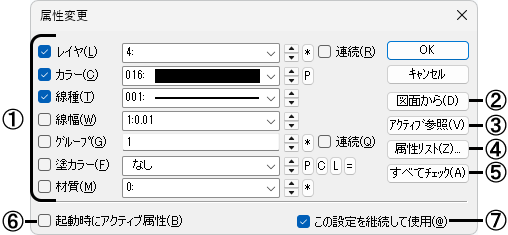

■ダイアログ

①変更する属性を☑します(詳細は【属性設定】コマンドを参照)。

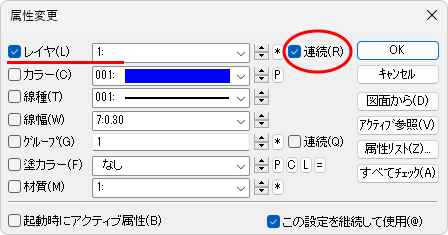

例：レイヤ    ☑ レイヤ 1 ☑ 連続

ダイアログで1番を設定した場合、1番以降の画面上で使用されていない番号に変更されます。

※例では1番は使用しているので、2番以降の画面上で使用されていない番号に変更されます。

※20番を設定した場合、20番以降の画面上で使用されていない番号に変更されます。

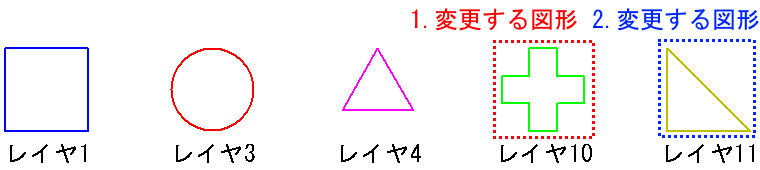

変更前 （空きレイヤは2番、5番…）

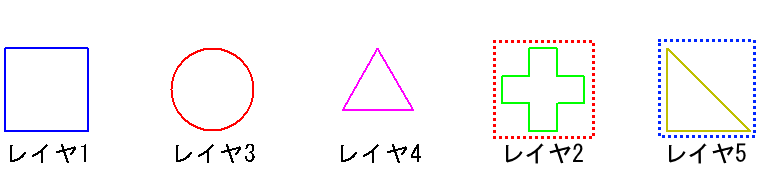

変更後

1.図形を選択する

レイヤ２番に変更される

2.続けて別の図形を選択する

次の使用されていない番号、レイヤ5番に変更される

②図面上のプリミティブを指定して、その属性をダイアログに表示します。

③現在設定されている書き込み属性をダイアログに表示します。

④属性リストダイアログを表示し、属性リストに登録しているリスト№を指定すると、ダイアログに表示します(詳細は【属性リスト設定】コマンドを参照)。

⑤選択項目をすべて選択(☑)する、または無効(☐)にします。

⑥次回コマンド起動時に現在の書き込み属性を表示します。☐の場合は、前回ダイアログを閉じた時の属性が表示されます。

⑦次回コマンド起動時にダイアログの☑状態を継続します。

■操 作

変更するプリミティブを選択すると、設定した属性に変わります。

補足
